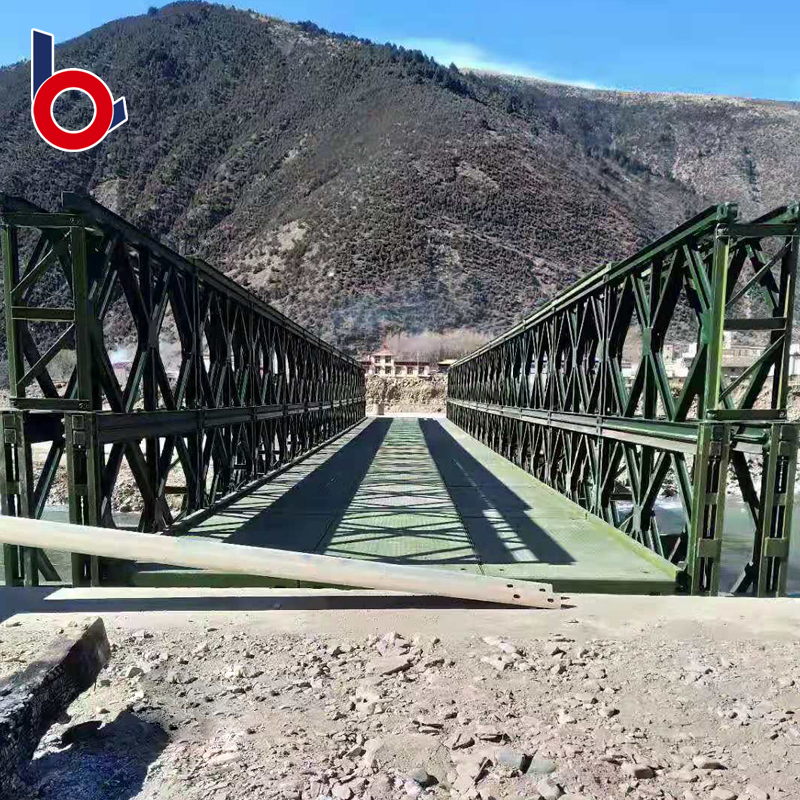

48 م 321 معبر طريق بيلي بريدج السريع شبه الدائم

48 م 321 نظرة عامة على جسر بيلي

إن جسر بيلي 321 الذي يبلغ طوله 48 مترًا عبارة عن هيكل تروس فولاذي معياري مصمم لمعابر الطرق السريعة شبه الدائمة. يتبع هذا النظام معايير ASTM وGB، مما يوفر حلاً للمواقع التي تتطلب معابر طويلة المدى بدون هياكل دعم متوسطة. ويعمل الجسر كحلقة وصل مرورية للمناطق ذات الظروف التضاريسية الصعبة، بما في ذلك المناطق الجبلية ووديان الأنهار.

المواصفات الفنية

ميزات التصميم الهندسي

تكوين معزز بطبقة مزدوجة ثلاثية الصفوف

يستخدم الجسر تكوينًا ثلاثي الصفوف ومزدوج الطبقة ومعززًا (TDR)، وهو عبارة عن تجميع عالي القوة لنظام Type 321. يتضمن هذا التصميم ثلاثة خطوط من الجمالونات على كل جانب، مكدسة بطبقتين عاليتين، لتوفير مقاومة الانحناء والقص المطلوبة للتطبيقات طويلة المدى.

قدرة 48 م على نطاق واحد

يتيح تصميم TDR للهيكل أن يمتد فجوة طولها 48 مترًا في امتداد واحد. يلغي هذا النهج ذو النطاق الواحد الحاجة إلى إنشاء رصيف متوسط، مما يقلل من تعقيد المشروع وتكاليفه في وادي النهر والمناطق الجبلية.

تصنيف الحمل والامتثال

تم تصنيف هذا الهيكل للخدمة الشاقة لأحمال الطرق السريعة الصينية من الدرجة الثانية، مما يسمح له باستيعاب مركبات الطرق السريعة القياسية كحلقة مرور شبه دائمة. يلبي التصميم متطلبات السلامة المحددة لمشاريع البنية التحتية للطرق السريعة.

المشروع المنجز: جسر بطول 48 مترًا في شينجيانغ، الصين

خلفية المشروع وظروف الموقع

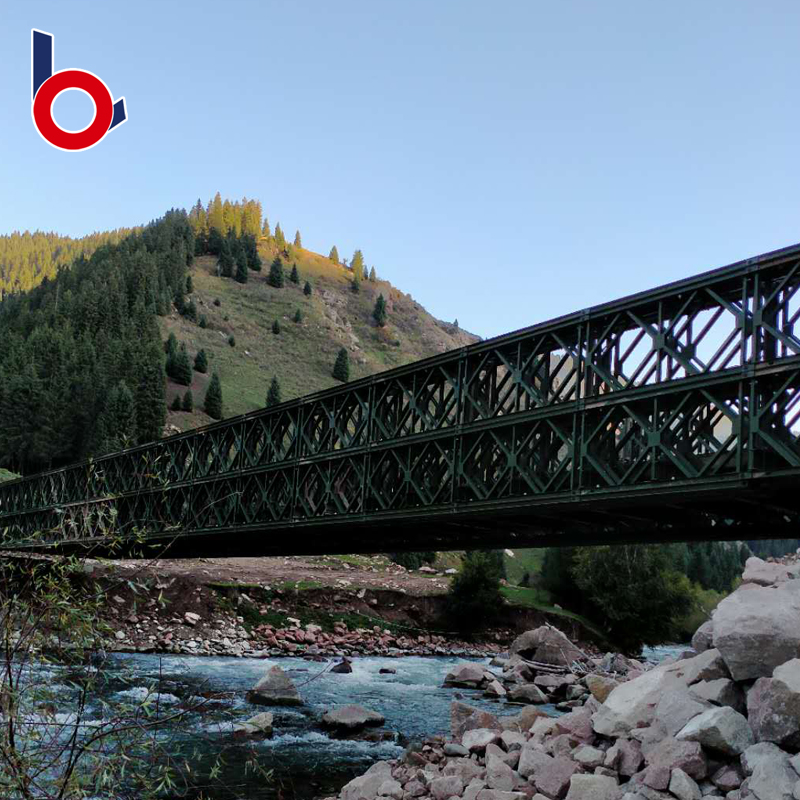

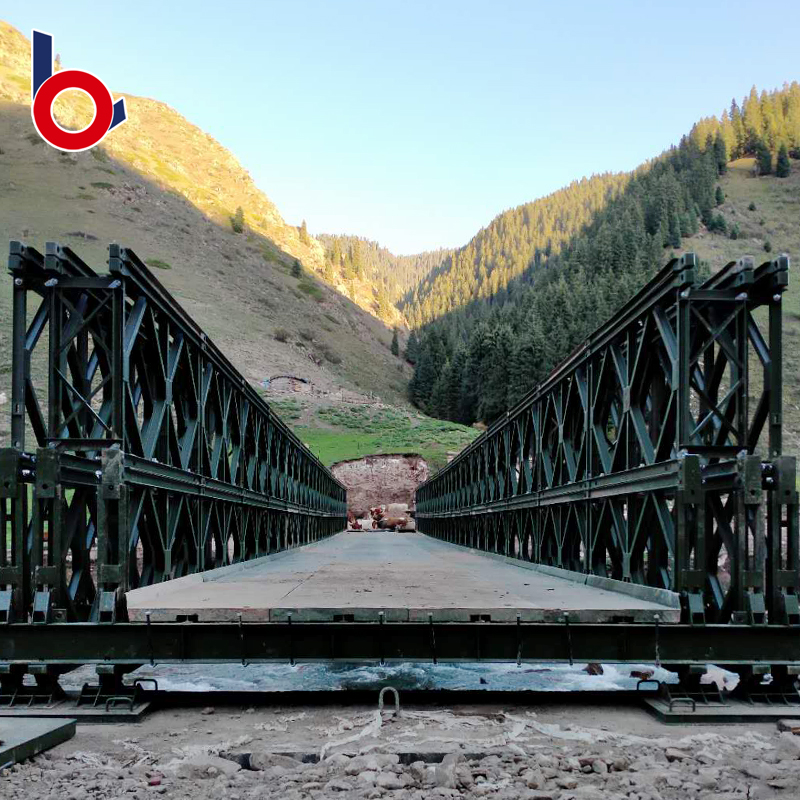

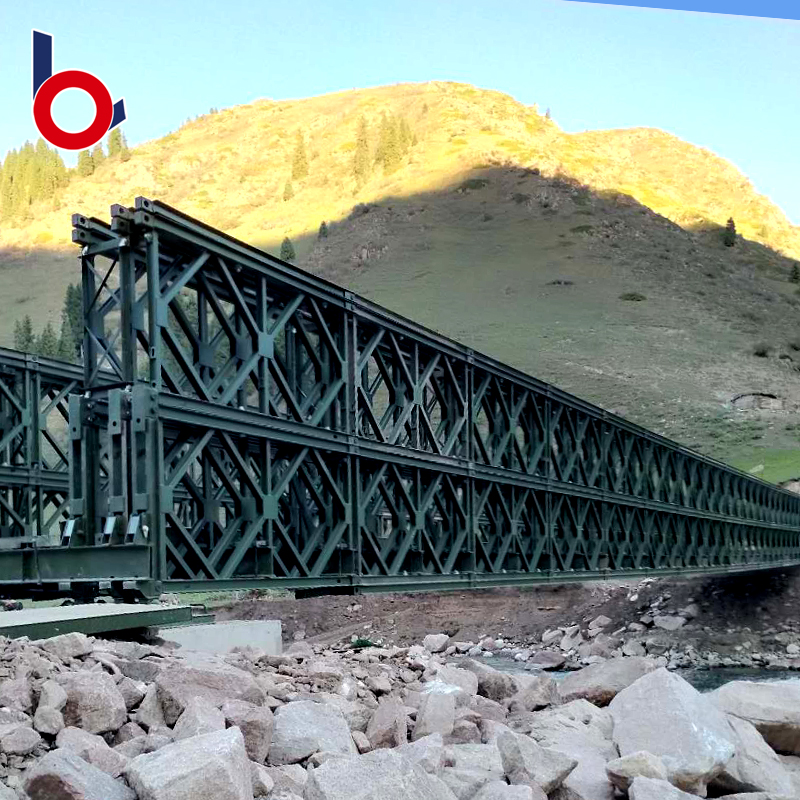

تم تركيب جسر مسبق الصنع بطول 48 مترًا في مقاطعة تيكيس، محافظة إيلي، شينجيانغ، الصين. يقع الموقع في منطقة جبلية ذات تضاريس وادي نهر، مما يتطلب معبرًا قويًا ذو امتداد واحد لدعم حركة المرور على الطرق السريعة. كان هدف المشروع هو إنشاء اتصال مروري حيوي دون إنشاء أرصفة وسيطة في النهر.

نتائج تنفيذ المشروع

يوفر الجسر المكتمل طريقًا واحدًا بعرض 4 أمتار. جميع المكونات الفولاذية محمية بطبقة نهائية من الطلاء المضاد للتآكل لتتحمل درجات الحرارة القصوى والظروف القاحلة في المنطقة. يوضح هذا المشروع قدرة نظام Type 321 على مواجهة تحديات الأحمال الثقيلة طويلة المدى في البيئات النائية.

التعليمات

ما هو الحد الأقصى لامتداد نظام 321 Bailey Bridge؟

بفضل التكوين الثلاثي الطبقات والمزدوج الطبقة والمعزز (TDR)، يمكن لنظام 321 Bailey Bridge تحقيق أقصى مدى فردي يصل إلى 48 مترًا.

ما هي معايير التحميل التي يلبيها هذا الجسر؟

يلبي جسر بيلي 321 الذي يبلغ طوله 48 مترًا معايير التحميل للطرق السريعة الصينية من الدرجة الثانية، وهو مناسب لحركة مرور المركبات على الطرق السريعة القياسية.

ما هي المواد المستخدمة في جسر بيلي 321؟

تم بناء الجسر من الفولاذ من الدرجة Q355B-Q460C، مع تشطيب جميع المكونات بطلاء مضاد للتآكل من أجل المتانة.

ما هي الطاقة الإنتاجية لهذه الجسور؟

تبلغ الطاقة الإنتاجية لجسور Bailey الفولاذية 2500 طن شهريًا، مما يسمح بالتسليم في الوقت المناسب للمشاريع واسعة النطاق.

الطلب والمعلومات اللوجستية

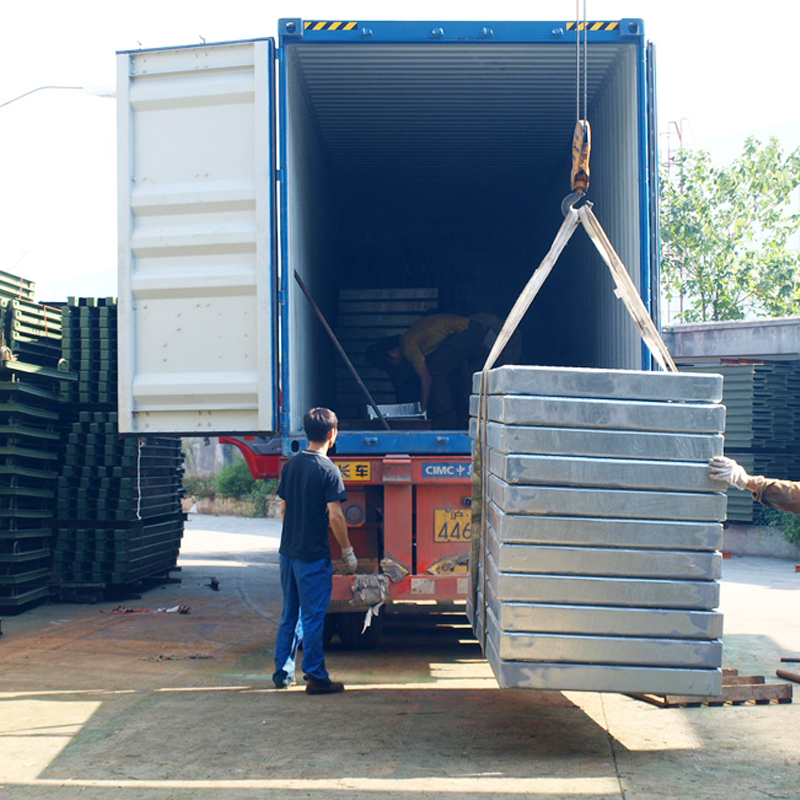

تتم معالجة الطلبيات بطاقة إنتاجية تبلغ 2500 طن شهريًا. المنتجات معبأة في حزم للشحن. يتم قبول الدفع عن طريق التحويل البرقي (TT). يمكن ترتيب التحميل في أي ميناء في الصين، مع كون ميناء شنغهاي هو الأكثر استخدامًا. للاستفسارات حول التكوينات المخصصة أو المتطلبات الخاصة بالمشروع، اتصل بفريقنا الفني للحصول على معلومات مفصلة.
