يتطلب تحديد تصميم الجسر المناسب تحقيق التوازن بين سعة التحميل ومتطلبات الامتداد وتكاليف المواد وسرعة النشر. يواجه المهندسون المدنيون ومخططو المشاريع خيارات صعبة يوميًا. يجب عليك سد الفجوات المادية الصعبة دون تجاوز الميزانيات المحدودة أو تفويت المواعيد النهائية الصارمة. غالبًا ما تتطلب هياكل العوارض الصلبة مواد خام زائدة. يؤدي هذا الضخامة إلى ارتفاع تكاليف الشحن وإطالة الجداول الزمنية للبناء بشكل كبير. يمكنك حل هذه المشاكل من خلال اعتماد أطر معمارية عالية الكفاءة. القيمة الأساسية أ يكمن جسر الجمالون في نسبة القوة إلى الوزن الرائعة. ومن خلال تشابك الأعضاء الهيكلية، توفر هذه الامتدادات استقرارًا استثنائيًا باستخدام كمية أقل بكثير من الفولاذ. سنقوم بتفكيك الفيزياء الأساسية وراء هذه التصاميم الهندسية في هذا الدليل الشامل. سوف تتعلم كيف تدير هذه الهياكل القوى الديناميكية على مدى فترات طويلة. تساعد هذه المعرفة المحددة مخططي المشاريع والمهندسين وفرق المشتريات على تقييم التصاميم بثقة. يمكنك بعد ذلك تحديد ما إذا كانت هذه البنية الهيكلية تناسب احتياجات البنية التحتية والجدول الزمني والامتثال الخاصة بك بالضبط.
نقل الحمل بكفاءة: تعمل جسور الجمالون عن طريق توزيع الوزن من خلال شبكة من المثلثات المترابطة، وتحويل الأحمال الديناميكية إلى توتر وضغط خالصين.
عائد استثمار مرتفع على المواد: تسمح الكفاءة الهندسية بقدرة تحمل كبيرة باستخدام مواد أقل من بدائل العوارض الصلبة، مما يقلل من تكاليف النقل والتصنيع.
القدرة على التكيف المعياري: توفر التصميمات المحددة، مثل جسر تروس بيلي، نشرًا سريعًا ومصممًا مسبقًا للتطبيقات المؤقتة أو الطارئة أو تطبيقات الوصول عن بعد.
مقايضات الصيانة: على الرغم من أنها متينة للغاية، إلا أن تعقيد العقد المترابطة يتطلب بروتوكولات تفتيش محلية صارمة للحفاظ على السلامة الهيكلية والامتثال.
يجب أن تفهم الهندسة الأساسية لفهم كيفية عمل هذه الهياكل. المثلث هو الوحدة الأساسية بلا منازع لأي بنية جمالونية. تفقد المربعات والمستطيلات شكلها بسهولة عند تعرضها لضغوط خارجية. تمتلك المثلثات ميزة ميكانيكية فريدة. ولا يمكن تشويهها بالإجهاد دون تغيير طول جوانبها جسديًا. هذه الصلابة المتأصلة تجعلها لبنة البناء المثالية للبنية التحتية الثقيلة.
يجب أن يمتص كل جسر نوعين مختلفين من الوزن ويعيد توجيههما بأمان. أولا، يجب عليها أن تدعم كتلتها الهيكلية. يسمي المهندسون هذا بالحمل الميت. ثانيًا، يجب أن تدعم حركة المرور والقوى البيئية مثل الرياح أو الثلوج. ونحن نشير إلى هذا باسم الحمل الحي. يمتص الإطار الهيكلي المصمم جيدًا هذه الأحمال المجمعة في وقت واحد. فهو يقوم على الفور بتوزيع الوزن المركّز عبر الإطار المترابط بالكامل. يمنع هذا التشتت أي نقطة محلية واحدة من تحمل العبء الكامل.
تدير شبكة المثلثات الضغط عن طريق تحويل القوى الديناميكية إلى تفاعلين داخليين أساسيين. يمكننا تصنيف ردود الفعل هذه لفهم آليات بقاء الجسر:
الضغط: هذه قوى قوية تدفع إلى الداخل على الأعضاء الهيكلية. إنهم يحاولون بنشاط تقصير المادة أو سحقها. في معظم التصميمات القياسية، تتعامل الأوتار العلوية والأعمدة الرأسية المحددة مع قوى الضغط هذه.
التوتر: هذه هي قوى السحب إلى الخارج والتي تمد الأعضاء الهيكلية. إنهم يحاولون بنشاط إطالة المادة أو قطعها. عادةً ما تمتص الحبال السفلية والروابط القطرية قوى الشد هذه.
خذ بعين الاعتبار تشبيهًا بسيطًا لأصحاب المصلحة من غير المهندسين. تخيل المشي عبر ثلوج عميقة ومسحوقة بأحذية شتوية عادية. تركز حذائك وزن جسمك في مساحة سطحية صغيرة. سوف تغرق على الفور في الثلج. تخيل الآن أنك ترتدي أحذية ثلجية واسعة. أحذية الثلوج لا تقلل من وزن جسمك الفعلي. وبدلا من ذلك، فإنها توزع نفس الضغط بالضبط على مساحة هندسية أوسع بكثير. يعمل الجمالون الهيكلي تمامًا مثل حذاء الثلوج الفولاذي العملاق. فهو ينشر الضغط المركّز عبر شبكة ضخمة لمنع حدوث فشل موضعي كارثي.
لا يمكنك استخدام نهج واحد يناسب الجميع عند تصميم البنية التحتية. يجب عليك مطابقة الاختلاف الهيكلي المحدد مع معايير النجاح الصارمة لمشروعك. يبني المخططون هذه القرارات الحاسمة على طول النطاق المستهدف وحدود التحميل الديناميكية والميزانية المتاحة. دعونا نقيم الاختلافات الثلاثة الأكثر شيوعًا في التصميم التاريخي والحديث.
يبرز تكوين Pratt باعتباره تصميمًا هندسيًا كلاسيكيًا. في هذا التخطيط، تتعامل الأعضاء الرأسية مع دفع الضغط إلى الداخل. تنحدر الأعضاء القطرية نحو المركز وتتعامل مع سحب التوتر إلى الخارج. يسمح هذا التوجه المحدد للمهندسين باستخدام روابط فولاذية قطرية أرق وأخف وزنًا. يوفر تصميم برات استخدامًا اقتصاديًا للغاية للفولاذ باهظ الثمن. إنه يؤدي أداءً جيدًا بشكل استثنائي لمسافات تصل إلى 250 قدمًا.
يأخذ تكوين وارن نهجًا مختلفًا قليلاً في الهندسة. يعتمد على مثلثات متساوية الأضلاع تمتد على طول الهيكل. تتناوب الأعضاء القطرية بشكل مستمر بين التعامل مع التوتر والضغط. هذا التصميم ذو الكفاءة العالية يقلل من إجمالي استخدام المواد. إنه ممتاز لأحمال المركبات الخفيفة ويدعم التصنيع السريع. ومع ذلك، فإن تصميم وارن يركز الضغط الهائل على نقاط مفصلية محددة تحت أحمال ديناميكية ثقيلة. يجب عليك تعزيز هذه العقد بعناية.
يعكس تكوين Howe بشكل أساسي تخطيط Pratt. تنحدر روابطها القطرية بعيدًا عن المركز، مما يعني أنها تتعامل مع الضغط بدلاً من التوتر. وهذا يجبر الأعضاء الرأسية على إدارة التوتر. تاريخيًا، فضل البناؤون تصميم Howe لأنه يسمح بمواد مختلطة. غالبًا ما استخدموا الأخشاب الرخيصة لأقطار الضغط الضخمة والحديد الباهظ الثمن لقضبان التوتر الرأسية فقط. على الرغم من أهميتها التاريخية، إلا أن البنية التحتية التجارية الحديثة للنقل الثقيل نادرًا ما تستخدم تصميم Howe اليوم.
مصفوفة تقييم التصميم الإنشائي
نوع التصميم |
أعضاء الضغط |
أعضاء التوتر |
حالة الاستخدام الأساسي |
|---|---|---|---|
برات |
العمودي وأعلى الحبال |
الأقطار والحبال السفلية |
متوسط يمتد حتى 250 قدمًا؛ الاستخدام الاقتصادي للصلب. |
وارن |
الأقطار بالتناوب |
الأقطار بالتناوب |
أحمال أخف؛ التصنيع السريع وكفاءة المواد. |
هاو |
الأقطار والحبال العليا |
العمودي والحبال السفلية |
مباني تاريخية مختلطة المواد؛ نادر في استخدام الطرق السريعة الحديثة. |

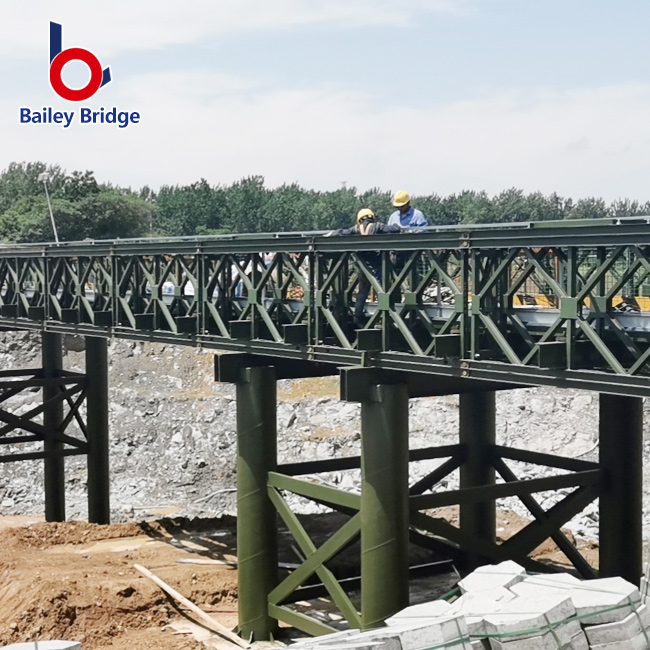

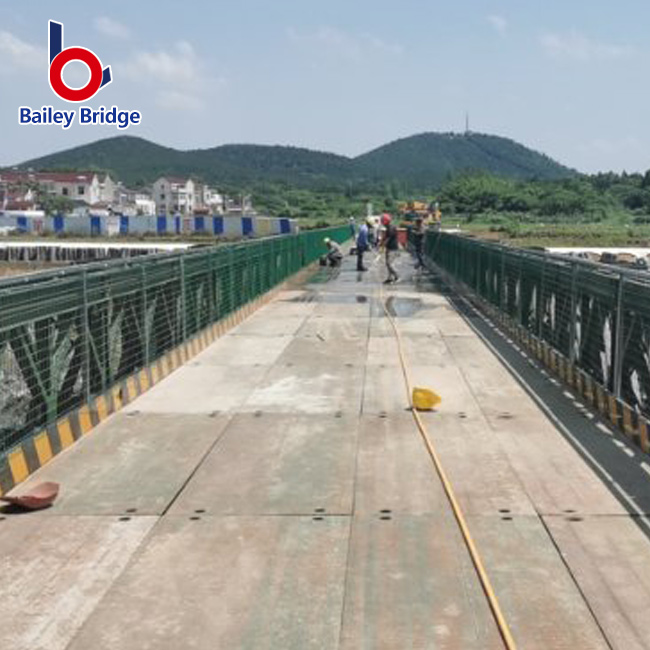

في بعض الأحيان، تتقلص الجداول الزمنية للمشروع بشكل كبير بسبب حالات الطوارئ أو العوائق اللوجستية غير المتوقعة. في هذه السيناريوهات، لا يمكنك الانتظار أشهرًا حتى يتم تصنيع الفولاذ حسب الطلب. أنت بحاجة إلى حل مصمم مسبقًا. ال يعد جسر Bailey truss عبارة عن هيكل من الألواح الفولاذية الجاهزة المشهورة للغاية. نشأ هذا النظام المبتكر خلال الحرب العالمية الثانية بسبب الحركة السريعة للقوات، وقد أحدث ثورة في البنية التحتية المؤقتة. فهو يجمع بين القوة الهندسية للأطر الهيكلية التقليدية والمرونة الفائقة للتصميم المعياري.
يجب عليك تقييم هذا الحل المعياري للسيناريوهات التي تتطلب نشرًا فوريًا وموثوقًا. وتشمل حالات الاستخدام النموذجية الإغاثة العاجلة في حالات الكوارث بعد أن تدمر الفيضانات البنية التحتية المحلية. وتستخدمها الفرق اللوجستية العسكرية باستمرار لعبور التضاريس الصعبة. وتعتمد عليها عمليات الغابات النائية لاستخراج الأخشاب الثقيلة من الوديان العميقة. غالبًا ما يستخدمها المقاولون المدنيون كطرق جانبية مؤقتة أثناء إعادة بناء البنية التحتية الدائمة للطرق السريعة.
يوفر هذا النظام المعياري العديد من مزايا التنفيذ المهمة:
لا حاجة إلى معدات خاصة: يمكن للطواقم الميدانية تجميع الألواح يدويًا باستخدام أدوات بسيطة. نادرًا ما تحتاج إلى رافعات ثقيلة لدفع الهيكل عبر الفجوة.
الأجزاء القياسية: تعمل الألواح الفولاذية القابلة للتبديل على تبسيط عملية إدارة مخزونك. يمكنك تجاوز اختناقات الشراء النموذجية المرتبطة بالفولاذ الهيكلي المطحون خصيصًا.
قوة قابلة للتطوير: يمكنك إضافة ألواح تقوية إضافية إلى الجوانب لزيادة سعة الوزن الإجمالية ديناميكيًا.
الأصول القابلة لإعادة الاستخدام: بمجرد انتهاء مشروعك المؤقت، يمكنك تفكيك الهيكل وتعبئته على الشاحنات ونشره في مكان آخر.
وعلى الرغم من هذه المزايا العميقة، يجب عليك احترام القيود التشغيلية للنظام. يقوم المهندسون عادة بنشر هذه الوحدات النمطية لفترات أقصر مقارنة بالمنشآت الدائمة الضخمة. كما أنها تفرض حدودًا قصوى منخفضة للسرعة لعبور حركة المرور. يعالج إطار العمل الدائم المصمم خصيصًا حركة المرور بين الولايات عالية السرعة والمسافات الثقيلة بشكل أفضل من نظام اللوحات المعياري المؤقت. يجب عليك الموازنة بين سرعة النشر والقيود التشغيلية طويلة المدى.
ويجب على مخططي البنية التحتية أن يبرروا بلا رحمة كل إنفاق رأسمالي. عند تقييم الإطار الهيكلي، يجب عليك النظر إلى ما هو أبعد من قدرات التحميل الخام. أنت بحاجة إلى تحليل المزايا التجارية الأوسع. توفر الهندسة الفريدة للمثلثات المترابطة كفاءة استثنائية من حيث التكلفة والامتداد. يمكنك تحقيق قوة هائلة مع تقليل حجم المواد الإجمالي بشكل كبير. إن الفولاذ والخرسانة الأقل صلابة يترجم مباشرة إلى تكاليف مواد خام أقل بكثير.
يؤدي هذا التخفيض المادي إلى سلسلة من ردود الفعل للمنافع التجارية. نظرًا لأن البنية الفوقية تزن أقل بكثير، فإنك تدفع رسوم شحن ثقيلة أرخص بكثير لتسليمها. يتطلب الجسر الأخف أيضًا متطلبات أساسية منخفضة بشكل كبير. لا تحتاج إلى صب الكثير من الخرسانة الضخمة للدعائم والأرصفة. يؤدي هذا الانخفاض في تعقيد البنية التحتية إلى توفير وقت العمل الهائل وتكاليف استئجار الآلات الثقيلة.
مخطط مقارنة التكلفة والكفاءة
متري المشروع |
هيكل شعاع صلب |
إطار تروس مترابطة |
|---|---|---|
حجم المادة |
عالي (يتطلب شبكات سميكة ومستمرة) |
منخفض (يعتمد على الفراغات الهندسية) |
احتياجات المؤسسة |
ثقيل (يجب أن يدعم الحمل الميت الضخم) |
أخف وزنًا (تم تحسين الحمل الميت بدرجة كبيرة) |
مصاريف الشحن |
عالية (الأحمال الثقيلة تتطلب نقلًا كبيرًا) |
أقل (المكونات أخف وزنا وموحدة) |
وتمثل التأثيرات البيئية وتأثيرات الموقع عاملاً مبررًا رئيسيًا آخر. تواجه مشاريع البناء الحديثة تدقيقًا بيئيًا مكثفًا. تتطلب البنية الفوقية الأخف وزنًا أعمال أساسات أقل تدخلاً بكثير في مجاري الأنهار أو الأراضي الرطبة الحساسة. ومن خلال تقليل البصمة المادية للدعامات والأرصفة البحرية، يمكنك تبسيط عملية إصدار التصاريح البيئية بشكل كبير. يُترجم الحفر الأقل كثافة إلى تقليل الاضطراب البيئي وزيادة سعادة الهيئات التنظيمية المحلية.
يمكنك أيضًا تأمين متانة ممتازة على المدى الطويل. تُظهر معايير المتانة الصناعية أن الهياكل الفولاذية المجلفنة تؤدي أداءً جيدًا بشكل استثنائي على مدار عقود. تعمل الجلفنة المناسبة على حماية الفولاذ الكربوني من الرطوبة الشديدة وأملاح الطريق. عند الحفاظ على الطلاءات الواقية، فإن هذه التركيبات تتجاوز بسهولة نصف قرن من الخدمة النشطة. يتراكم العائد الأولي القوي على الاستثمار على مدى عمر تشغيلي طويل وموثوق.
لا يمكنك اتخاذ قرارات هندسية مستنيرة دون تقييم المخاطر الكامنة. العيب الأساسي لأي إطار مترابط ينطوي على حقائق الصيانة والتفتيش واسعة النطاق. تعتمد هذه التصميمات بشكل كامل على مئات الوصلات والألواح المجمعة والوصلات الثقيلة المثبت بمسامير. تمثل كل عقدة هيكلية نقطة محتملة للتعب طويل المدى أو التآكل الموضعي.
يتراكم الحطام والرطوبة وأملاح الطرق المسببة للتآكل بسهولة في هذه المساحات المفصلية الضيقة. ولذلك، لا يمكنك ببساطة فحص العوارض الرئيسية والابتعاد. يتطلب التعقيد الهندسي بروتوكولات تفتيش صارمة ومتخصصة وروتينية. يجب على فرق الصيانة فحص الألواح المجمعة بدقة بحثًا عن كسور الإجهاد المجهرية. يزيد واقع الفحص المكثف هذا من ميزانيات الصيانة التشغيلية السنوية لديك.
كما تشكل قيود التخليص وأحمال الرياح البيئية مخاطر على التنفيذ. تستخدم العديد من التصميمات تكوين 'الجمالون'، حيث تسير حركة المرور مباشرة عبر منتصف الإطار الفولاذي. تعمل هذه الهندسة المحددة على تقييد إجمالي الخلوص الرأسي المتاح للطريق. يجب عليك حساب حدود الارتفاع بعناية للشحن التجاري كبير الحجم. علاوة على ذلك، فإن الشبكة الواسعة من الأعضاء الفولاذية المكشوفة تخلق مساحة سطحية ضخمة. تلتقط هذه المساحة السطحية الكبيرة رياحًا كبيرة، مما يجعل البنية الفوقية معرضة بشدة لأحمال الرياح الجانبية العنيفة. يجب على المهندسين حساب هذه القوى الديناميكية الهوائية والتخفيف منها.
وأخيرًا، يجب عليك التنقل عبر الامتثال التنظيمي الصارم. يجب عليك الالتزام بدقة بمعايير وزارة النقل المحلية (DOT) ومعايير AASHTO. تتحكم الهيئات التنظيمية بشكل صارم في تقييمات الحمل الهيكلي وتفرض تكرارًا محددًا للأعضاء الحرجة للكسر. العضو الحرج للكسر هو مكون فولاذي واحد يمكن أن يؤدي إلى انهيار كامل للجسر في حالة فشله. يتطلب الامتثال الحديث منك هندسة مسارات التحميل الثانوية. تضمن هذه التكرارات بقاء الهيكل قائمًا حتى في حالة انقطاع ربطة الشد القطرية الأولية. إذا كنت تقوم باستبدال مبنى تاريخي، فيجب عليك أيضًا التنقل بين إرشادات الحفظ المعقدة.
يتطلب اختيار إطار الجسر الأمثل إجراء تقييم دقيق للفيزياء والتكاليف وقيود المشروع. يظل تصميم الجمالون هو الخيار الأمثل عندما يتعين عليك زيادة طول الامتداد وسعة الحمولة إلى أقصى حد. إنها تنجح من خلال التحكم الصارم في وزن المواد والتكاليف الخام. ومن خلال الاستفادة من الكمال الهندسي للمثلث، تمتص هذه الهياكل الأحمال الديناميكية الهائلة وتوزعها بأمان. إنها توفر توازنًا محسوبًا للغاية بين الكفاءة الهيكلية واستثمار رأس المال.
عندما تكون الجداول الزمنية قصيرة أو المواقع بعيدة بشكل لا يصدق، توفر الاختلافات المعيارية قيمة لا مثيل لها. تسمح أنظمة اللوحات الجاهزة للفرق بتجاوز طوابير التصنيع المخصصة الطويلة. إنها تضمن استعادة الوصول الهام بسرعة وأمان وكفاءة باستخدام الأدوات الأساسية. وتثبت هذه القدرة المعيارية أنها لا تقدر بثمن للإغاثة في حالات الكوارث والبنية التحتية المؤقتة.
يجب ألا تضع اللمسات النهائية على التصميم دون تحليل موقع الخبراء. نحن نشجع بشدة أصحاب المصلحة في المشروع على التشاور مع المهندسين الإنشائيين المرخصين أو الشركات المصنعة للجسور المعيارية ذات الخبرة. يجب عليك إجراء دراسة جدوى خاصة بالموقع لرسم الأحمال البيئية المحلية. قم بتحليل متطلبات حركة المرور والمتطلبات التنظيمية الدقيقة الخاصة بك قبل البدء في العمل.
ج: يقاوم جسر العوارض الأحمال الرأسية مباشرة من خلال قوة الانحناء المطلقة للمادة الصلبة. يتطلب عوارض سميكة وثقيلة. يتعامل تصميم الجمالون مع الوزن من خلال إطار هندسي للمثلثات. إنه يوزع الضغط بكفاءة كقوى شد وضغط عبر العديد من الأعضاء المترابطة الأخف.
ج: مع الجلفنة المناسبة والصيانة الروتينية الصارمة، يمكن للإطار الفولاذي أن يدوم بسهولة من 50 إلى 75 عامًا. وقد عملت بعض الهياكل ذات الأهمية التاريخية لأكثر من قرن من الزمان. يعتمد العمر الافتراضي بشكل كبير على التعرض البيئي، وعمليات التفتيش المشتركة الروتينية، واستراتيجيات تخفيف الصدأ في الوقت المناسب.
ج: نعم، في ظل الظروف المناسبة. وبينما صممها المهندسون في الأصل للنشر السريع والمؤقت، فإن العديد منها يخدم بشكل دائم. إذا تمت صيانتها بشكل صحيح، وحفزها، وحفظها في بيئات ذات حركة مرور منخفضة أو بيئات بعيدة، يمكن لهذه الهياكل المعيارية أن تخدم المجتمعات المحلية بشكل موثوق لعدة عقود.
ج: يعتبر المكون الفولاذي عرضة للكسر إذا كان فشله المفاجئ سيؤدي إلى انهيار جزء أو كامل الجسر. تعمل المعايير الهندسية الحديثة على تخفيف هذه المخاطر الشديدة من خلال تصميم مسارات تحميل زائدة عن الحاجة. وهذا يضمن نقل الوزن الديناميكي بأمان إلى الأعضاء البديلين في حالة فشل اتصال واحد.
