Pour sélectionner la bonne conception de pont, il faut équilibrer la capacité de charge, les exigences en matière de portée, les coûts des matériaux et la vitesse de déploiement. Les ingénieurs civils et les planificateurs de projets sont quotidiennement confrontés à des choix difficiles. Vous devez combler des lacunes physiques difficiles sans dépasser des budgets serrés ni manquer de délais stricts. Les structures à poutres pleines nécessitent souvent des matières premières excessives. Cet encombrement augmente les coûts de transport et prolonge considérablement les délais de construction. Vous pouvez résoudre ces problèmes en adoptant des cadres architecturaux très efficaces. La valeur fondamentale d'un Le pont en treillis réside dans son remarquable rapport résistance/poids. En emboîtant les éléments structurels, ces travées offrent une stabilité exceptionnelle en utilisant beaucoup moins d'acier. Nous dévoilerons la physique essentielle derrière ces conceptions géométriques dans ce guide complet. Vous apprendrez comment ces structures gèrent les forces dynamiques sur de longues portées. Ces connaissances spécifiques aident les planificateurs de projet, les ingénieurs et les équipes d'approvisionnement à évaluer les conceptions en toute confiance. Vous pouvez ensuite déterminer si cette architecture structurelle correspond exactement à vos besoins en matière d’infrastructure, de calendrier et de conformité.
Transfert de charge efficace : les ponts en treillis fonctionnent en répartissant le poids à travers un réseau de triangles interconnectés, convertissant les charges dynamiques en tension et compression pures.
Retour sur investissement élevé sur les matériaux : L'efficacité géométrique permet une capacité portante significative en utilisant moins de matériaux que les alternatives à poutres pleines, réduisant ainsi les coûts de transport et de fabrication.
Adaptabilité modulaire : des conceptions spécifiques, comme le pont en treillis Bailey, offrent un déploiement rapide et préconçu pour les applications temporaires, d'urgence ou d'accès à distance.
Compromis en matière de maintenance : bien que très durables, la complexité des nœuds interconnectés nécessite des protocoles d'inspection rigoureux et localisés pour maintenir l'intégrité et la conformité structurelles.
Vous devez comprendre la géométrie de base pour comprendre le fonctionnement de ces structures. Le triangle est l’unité fondamentale incontestée de toute architecture en treillis. Les carrés et les rectangles perdent facilement leur forme lorsqu'ils sont soumis à une pression extérieure. Les triangles possèdent un avantage mécanique unique. Ils ne peuvent pas être déformés par le stress sans altérer physiquement la longueur de leurs côtés. Cette rigidité inhérente en fait l’élément de base idéal pour les infrastructures lourdes.
Chaque pont doit absorber et rediriger en toute sécurité deux types de poids distincts. Premièrement, il doit supporter sa propre masse structurelle. Les ingénieurs appellent cela la charge morte. Deuxièmement, il doit supporter le trafic en mouvement et les forces environnementales comme le vent ou la neige. Nous appelons cela la charge réelle. Un cadre structurel bien conçu absorbe simultanément ces charges combinées. Il disperse instantanément le poids concentré sur l’ensemble du cadre interconnecté. Cette dispersion empêche un seul point localisé de supporter la totalité du fardeau.
Le réseau de triangles gère le stress en convertissant les forces dynamiques en deux réactions internes principales. Nous pouvons catégoriser ces réactions pour comprendre les mécanismes de survie du pont :
Compression : Ce sont des forces puissantes poussant vers l’intérieur sur les éléments structurels. Ils tentent activement de raccourcir ou d'écraser le matériau. Dans la plupart des conceptions standards, les membrures supérieures et les poteaux verticaux spécifiques supportent ces forces de compression.
Tension : il s'agit de forces de traction vers l'extérieur qui étirent les éléments structurels. Ils tentent activement d'allonger ou de casser le matériau. Les membrures inférieures et les attaches diagonales absorbent généralement ces forces de traction.
Prenons une analogie simple pour les parties prenantes non-ingénieurs. Imaginez-vous marcher dans une neige profonde et poudreuse avec des bottes d'hiver normales. Vos bottes concentrent votre poids corporel sur une petite surface. Vous vous enfoncerez immédiatement dans la neige. Imaginez maintenant que vous portez des raquettes larges. Les raquettes ne réduisent pas votre poids corporel réel. Au lieu de cela, ils répartissent exactement la même pression sur une zone géométrique beaucoup plus large. Une ferme structurelle fonctionne exactement comme une raquette à neige géante en acier. Il répartit la pression concentrée sur un réseau massif pour éviter des pannes localisées catastrophiques.
Vous ne pouvez pas utiliser une approche universelle lors de la conception d’une infrastructure. Vous devez faire correspondre la variation structurelle spécifique aux critères stricts de réussite de votre projet. Les planificateurs fondent ces décisions critiques sur la longueur de travée cible, les limites de charge dynamique et le budget disponible. Évaluons les trois variantes de conception historiques et modernes les plus courantes.
La configuration Pratt s'impose comme un classique de l'ingénierie. Dans cette disposition, les éléments verticaux gèrent la poussée de compression vers l’intérieur. Les éléments diagonaux s'inclinent vers le centre et gèrent la tension vers l'extérieur. Cette orientation spécifique permet aux ingénieurs d'utiliser des attaches en acier diagonales plus fines et plus légères. La conception Pratt permet une utilisation très économique d'acier coûteux. Il fonctionne exceptionnellement bien pour des portées allant jusqu'à 250 pieds.
La configuration Warren adopte une approche légèrement différente de la géométrie. Il repose sur des triangles équilatéraux s’étendant sur toute la longueur de la structure. Les éléments diagonaux alternent continuellement entre la manipulation en traction et la compression. Cette disposition très efficace minimise l’utilisation totale des matériaux. Il est excellent pour les charges de véhicules plus légères et permet une fabrication rapide. Cependant, la conception Warren concentre d’immenses contraintes sur des nœuds d’articulation spécifiques soumis à de lourdes charges dynamiques. Vous devez renforcer ces nœuds avec soin.
La configuration Howe reflète essentiellement la disposition Pratt. Ses attaches diagonales s'éloignent du centre, ce qui signifie qu'elles gèrent la compression plutôt que la tension. Cela oblige les membres verticaux à gérer la tension. Historiquement, les constructeurs préféraient le modèle Howe car il permettait le mélange de matériaux. Ils utilisaient souvent du bois bon marché pour les diagonales de compression massives et du fer coûteux uniquement pour les tiges de tension verticales. Bien qu’elles soient historiquement importantes, les infrastructures commerciales de transport lourd modernes utilisent rarement la conception Howe aujourd’hui.
Matrice d'évaluation de la conception structurelle
Type de conception |
Membres de compression |
Membres de tension |
Cas d'utilisation principal |
|---|---|---|---|
Pratt |
Verticales et accords supérieurs |
Diagonales et accords inférieurs |
Portées moyennes jusqu'à 250 pieds ; utilisation économique de l’acier. |
Garenne |
Diagonales alternées |
Diagonales alternées |
Charges plus légères ; fabrication rapide et efficacité des matériaux. |
Comment |
Diagonales et accords supérieurs |
Cordes verticales et inférieures |
Bâtiments historiques à matériaux mixtes ; rare dans l’utilisation moderne des autoroutes. |

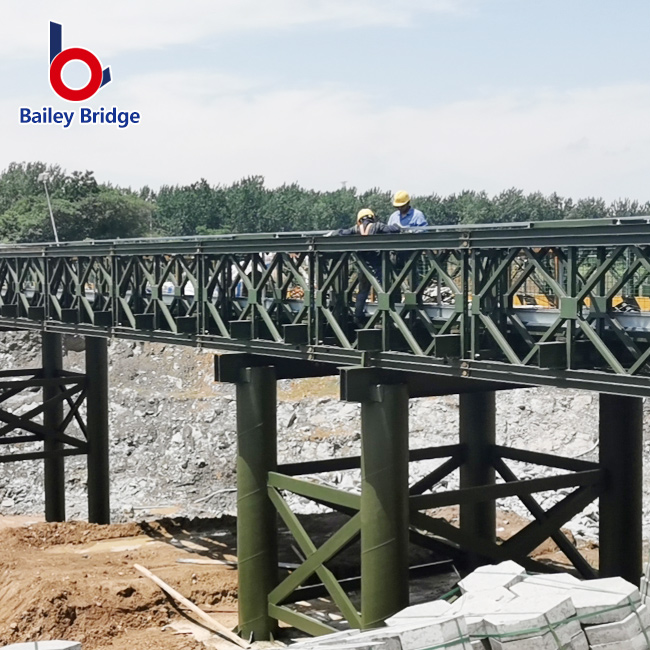

Parfois, les délais d’un projet diminuent considérablement en raison d’urgences ou d’obstacles logistiques inattendus. Dans ces scénarios, vous ne pouvez pas attendre des mois pour une fabrication d’acier sur mesure. Vous avez besoin d’une solution pré-conçue. Le Le pont en treillis Bailey est une structure de panneaux en acier préfabriqués et modulaires très célèbre. Né pendant la Seconde Guerre mondiale pour le mouvement rapide des troupes, ce système ingénieux a révolutionné les infrastructures temporaires. Il combine la résistance géométrique des cadres structurels traditionnels avec la flexibilité suprême de la conception modulaire.
Vous devez évaluer cette solution modulaire pour les scénarios nécessitant un déploiement immédiat et fiable. Les cas d’utilisation typiques incluent les secours d’urgence en cas de catastrophe après que des inondations ont emporté les infrastructures locales. Les équipes logistiques militaires les utilisent en permanence pour traverser des terrains difficiles. Les opérations forestières isolées en dépendent pour extraire du bois lourd dans des ravins profonds. Les entrepreneurs civils les déploient souvent comme contournements temporaires lors de la reconstruction des infrastructures routières permanentes.
Ce système modulaire offre plusieurs avantages de mise en œuvre essentiels :
Aucun équipement spécial requis : les équipes de terrain peuvent assembler les panneaux manuellement à l'aide d'outils simples. Vous avez rarement besoin de grues lourdes pour pousser la structure à travers un espace.
Pièces standardisées : Les panneaux en acier interchangeables simplifient votre gestion des stocks. Vous contournez les goulots d’étranglement typiques en matière d’approvisionnement associés à l’acier de construction fraisé sur mesure.
Résistance évolutive : vous pouvez ajouter des panneaux de renforcement supplémentaires sur les côtés pour augmenter la capacité de poids globale de manière dynamique.
Actifs réutilisables : une fois votre projet temporaire terminé, vous pouvez démonter la structure, la charger dans des camions et la déployer ailleurs.
Malgré ces profonds avantages, vous devez respecter les limites opérationnelles du système. Les ingénieurs déploient généralement ces unités modulaires sur des portées plus courtes par rapport aux installations permanentes massives. Ils imposent également des limites de vitesse maximale plus basses pour le trafic traversant. Un cadre permanent conçu sur mesure gère mieux le trafic interétatique à grande vitesse et lourd qu'un système de panneaux modulaires temporaires. Vous devez mettre en balance la vitesse de déploiement et les contraintes opérationnelles à long terme.
Les planificateurs d’infrastructures doivent impitoyablement justifier chaque dépense d’investissement. Lors de l’évaluation d’un cadre structurel, vous devez regarder au-delà des capacités de charge brutes. Vous devez analyser les avantages commerciaux plus larges. La géométrie unique des triangles interconnectés offre un rapport coût-portée exceptionnel. Vous obtenez une résistance massive tout en réduisant considérablement le volume global du matériau. Un acier et un béton moins solides se traduisent directement par des coûts de matières premières bien inférieurs.
Cette réduction matérielle déclenche une réaction en chaîne de bénéfices commerciaux. Étant donné que la superstructure pèse beaucoup moins, vous payez des frais de transport beaucoup moins élevés pour la livrer. Un pont plus léger nécessite également des besoins en fondations considérablement réduits. Vous n’avez pas besoin de couler autant de béton massif pour les culées et les piles. Cette réduction de la complexité de la sous-structure permet d'économiser énormément de temps de main-d'œuvre et de coûts de location de machines lourdes.
Tableau de comparaison des coûts et de l'efficacité
Métrique du projet |
Structure à poutres solides |
Cadre de fermes interconnectées |
|---|---|---|
Volume de matériau |
Élevé (nécessite des bandes épaisses et continues) |
Faible (s'appuie sur des espaces vides géométriques) |
Besoins de la Fondation |
Lourd (doit supporter une charge morte massive) |
Plus léger (la charge morte est hautement optimisée) |
Frais de transport |
Élevé (les charges lourdes nécessitent un transport surdimensionné) |
Inférieur (les composants sont plus légers et modulaires) |
Les impacts environnementaux et de site représentent un autre facteur de justification majeur. Les projets de construction modernes font l’objet d’un examen écologique intense. Une superstructure plus légère nécessite des travaux de fondation beaucoup moins invasifs dans les lits de rivières ou les zones humides sensibles. En réduisant l'empreinte physique des culées et des piliers, vous rationalisez considérablement le processus d'autorisation environnementale. Des excavations moins lourdes se traduisent par une réduction des perturbations écologiques et des agences de réglementation locales plus satisfaites.
Vous bénéficiez également d’une excellente durabilité à long terme. Les normes de durabilité de l’industrie montrent que les charpentes en acier galvanisé fonctionnent exceptionnellement bien au fil des décennies. Une galvanisation appropriée protège l'acier au carbone de l'humidité agressive et des sels de déneigement. Lorsque l’on entretient les revêtements protecteurs, ces installations dépassent facilement un demi-siècle de service actif. Le fort retour sur investissement initial s’étend sur une durée de vie opérationnelle longue et fiable.
Vous ne pouvez pas prendre de décisions techniques éclairées sans évaluer les risques inhérents. Le principal inconvénient de tout cadre interconnecté concerne les réalités étendues de la maintenance et de l’inspection. Ces conceptions reposent entièrement sur des centaines de joints, de goussets et de lourds assemblages boulonnés. Chaque nœud structurel représente un point potentiel de fatigue à long terme ou de corrosion localisée.
Les débris, l’humidité et les sels de déneigement corrosifs s’accumulent facilement dans ces espaces de joints restreints. Par conséquent, vous ne pouvez pas simplement inspecter les poutres principales et vous en aller. La complexité géométrique nécessite des protocoles d’inspection très rigoureux, spécialisés et de routine. Les équipes de maintenance doivent vérifier méticuleusement les goussets individuels pour détecter toute fracture de contrainte microscopique. Cette réalité d’inspection intensive augmente vos budgets annuels de maintenance opérationnelle.
Les restrictions de dégagement et les charges de vent environnementales présentent également des risques de mise en œuvre. De nombreuses conceptions utilisent une configuration « à travers les fermes », dans laquelle le trafic passe directement par le milieu de la charpente en acier. Cette géométrie spécifique restreint la hauteur libre totale disponible pour la chaussée. Vous devez calculer soigneusement les limites de hauteur pour le fret commercial surdimensionné. De plus, le vaste réseau d’éléments en acier apparents crée une surface massive. Cette grande surface capte des vents importants, ce qui rend la superstructure très vulnérable aux charges agressives du vent latéral. Les ingénieurs doivent calculer et atténuer ces forces aérodynamiques.
Enfin, vous devez respecter une stricte conformité réglementaire. Vous devez respecter méticuleusement les normes locales du ministère des Transports (DOT) et de l'AASHTO. Les organismes de réglementation régissent strictement les charges nominales structurelles et imposent le licenciement de certains éléments critiques en matière de rupture. Un élément critique pour la rupture est un composant en acier unique qui pourrait déclencher un effondrement total du pont en cas de défaillance. La conformité moderne vous oblige à concevoir des chemins de charge secondaires. Ces redondances garantissent que la structure reste debout même en cas de rupture d'un lien de tension diagonal primaire. Si vous remplacez une structure historique, vous devez également suivre des directives de préservation complexes.
La sélection du cadre de pont optimal nécessite une évaluation rigoureuse de la physique, des coûts et des contraintes du projet. Une conception en ferme reste le choix optimal lorsque vous devez maximiser à la fois la longueur de la portée et la capacité de charge. Elle réussit en contrôlant strictement le poids des matériaux et les coûts des matières premières. En tirant parti de la perfection géométrique du triangle, ces structures absorbent et répartissent en toute sécurité d’immenses charges dynamiques. Ils offrent un équilibre hautement calculé entre efficacité structurelle et investissement en capital.
Lorsque les délais sont courts ou que les lieux sont incroyablement éloignés, les variantes modulaires offrent une valeur inégalée. Les systèmes de panneaux préfabriqués permettent aux équipes d’éviter les longues files d’attente de fabrication personnalisée. Ils garantissent que les accès critiques sont rétablis rapidement, en toute sécurité et efficacement à l’aide d’outils de base. Cette capacité modulaire s'avère inestimable pour les secours en cas de catastrophe et les infrastructures temporaires.
Vous ne devriez jamais finaliser une conception sans une analyse experte du site. Nous encourageons fortement les parties prenantes du projet à consulter des ingénieurs en structure agréés ou des fabricants de ponts modulaires expérimentés. Vous devez mener une étude de faisabilité spécifique au site pour cartographier les charges environnementales locales. Analysez vos demandes exactes de trafic et vos exigences réglementaires avant de commencer les travaux.
R : Un pont à poutres résiste directement aux charges verticales grâce à la simple résistance à la flexion d’un matériau solide. Cela nécessite des poutres épaisses et lourdes. Une conception en treillis gère le poids grâce à un cadre géométrique de triangles. Il répartit efficacement la pression sous forme de forces de tension et de compression sur de nombreux éléments interconnectés plus légers.
R : Avec une galvanisation appropriée et un entretien de routine rigoureux, une charpente en acier dure facilement de 50 à 75 ans. Certaines structures d'importance historique fonctionnent depuis plus d'un siècle. La durée de vie dépend fortement de l’exposition environnementale, des inspections conjointes de routine et des stratégies opportunes d’atténuation de la rouille.
R : Oui, dans de bonnes conditions. Alors que les ingénieurs les ont initialement conçus pour un déploiement rapide et temporaire, beaucoup servent de façon permanente. Si elles sont correctement entretenues, galvanisées et conservées dans des environnements à faible trafic ou à accès éloigné, ces structures modulaires peuvent servir de manière fiable les communautés locales pendant plusieurs décennies.
R : Un composant en acier est susceptible de se fracturer si sa rupture soudaine entraîne l'effondrement d'une partie ou de la totalité du pont. Les normes d'ingénierie modernes atténuent ce risque grave en concevant des chemins de charge redondants. Cela garantit que le poids dynamique est transféré en toute sécurité vers des membres alternatifs en cas d'échec d'une connexion.
