دليل شامل لطرق التثبيت الشائعة لجسور بيلي

التحول من شراء أ يقدم جسر بيلي للنشر المادي مخاطر هندسية ولوجستية كبيرة. في حين أن تصميمها المعياري يسمح بالتجميع السريع، فإن اختيار طريقة التثبيت غير الصحيحة يمكن أن يؤدي بسرعة إلى تأخير المشروع، أو تجاوز التكاليف، أو فشل هيكلي كارثي. كل فجوة تمثل تحديات فريدة من نوعها. يجب عليك مراعاة فيزياء التضاريس والوصول إلى المعدات ومتطلبات الحمولة المتنوعة قبل بدء العمل. يقوم هذا الدليل بتقييم منهجيات التثبيت القياسية المتوفرة اليوم. نحن نحدد المتطلبات التشغيلية، وقيود التضاريس، واستراتيجيات تخفيف المخاطر الأساسية اللازمة لتنفيذ عملية نشر آمنة ومتوافقة. سوف تتعلم كيفية تقييم ظروف الموقع بشكل صحيح. سنساعدك على تحقيق التوازن بين قيود العمل واستخدام المعدات الثقيلة. في نهاية المطاف، يمكّنك هذا الإطار من وضع اللمسات الأخيرة على منهجية مصممة خصيصًا لسيناريو العبور الخاص بك.

الوجبات السريعة الرئيسية

• تظل **طريقة الإطلاق الكابولي** هي المعيار الصناعي لعبور الفجوات دون الحاجة إلى آلات ثقيلة على الضفة المقابلة، على الرغم من أنها تتطلب مساحة كبيرة للخلوص الخلفي.

• **توفر رافعة الرفع** أسرع عملية نشر لجسر بيلي الفولاذي ولكنها مقيدة بشكل صارم بالوصول إلى الطريق وقدرة تحمل التربة وتكاليف تعبئة المعدات.

• يجب أن يتم اختيار الطريقة من خلال مسح صارم للموقع، وتقييم عرض الفجوة، وفرق ارتفاع الضفة، ومتطلبات تصنيف الأحمال (المعايير المرجعية مثل FM 5-277).

• يتطلب تخفيف المخاطر أثناء التثبيت حسابات دقيقة للأثقال الموازنة، وأنوف الإطلاق، ووضع الأسطوانة.

تقييم موقع ما قبل التثبيت ومعايير النجاح

يعد تحديد متطلبات الأعمال والهندسة أمرًا إلزاميًا قبل الالتزام بطريقة التجميع. تعمل ملفات تعريف التضاريس على تقييد خيارات المنهجية الخاصة بك بشكل كبير. يجب عليك تقييم استقرار البنك وقدرة تحمل التربة بعناية. تتطلب الألواح الأساسية أرضية صلبة لتوزيع الأحمال الهيكلية الضخمة بشكل فعال. حدد دائمًا منطقة التدريج المتاحة على بنك المنزل مسبقًا. تعمل مساحة العمل المحصورة على التخلص من بعض تقنيات الإطلاق على الفور.

يقوم المخططون بشكل روتيني بموازنة الجداول الزمنية الضيقة للمشروع مقابل تكاليف المعدات الباهظة. تحمل الرافعات الثقيلة رسوم تعبئة عالية بشكل ملحوظ. في المقابل، تتطلب عمليات إطلاق الأسطوانات شبه اليدوية ساعات عمل أطول. ومع ذلك، فإنها تقلل بشكل كبير من اعتمادك على الآلات المتخصصة. يجب عليك التحقق من أن الطريقة التي اخترتها تتوافق مع تصنيفات التحميل القياسية. يوفر الدليل الميداني للجيش الأمريكي (FM 5-277) إطارًا موثوقًا هنا. إن حدود التسامح الهيكلي أثناء مرحلة الإطلاق تملي في النهاية الامتثال الهندسي.

معلمات تقييم الموقع

طريقة الإطلاق الكابولي (النهج القياسي)

قم بتجميع الهيكل على بكرات هزازة تقع على الشاطئ القريب. ادفعه تدريجيًا عبر الفجوة باستخدام أنف إطلاق خفيف الوزن. تزدهر هذه التقنية في التضاريس الصعبة. إنه يمثل حالة الاستخدام المثالية للوديان العميقة والأنهار سريعة التدفق. إنه يعمل بشكل مثالي عندما لا تتمكن الآلات الثقيلة من الوصول إلى الضفة البعيدة. الميزة الأساسية تلغي الحاجة إلى معدات الرفع الضخمة تمامًا. علاوة على ذلك، تظل العملية قابلة للتطوير بشكل كبير لفترات زمنية مختلفة.

يتضمن القيد الرئيسي متطلبات كبيرة للمساحة الخلفية. أنت بحاجة إلى منطقة انطلاق خلف الدعامة تساوي طول الجسر بالكامل بالإضافة إلى مقدمة الإطلاق. إن الخطأ في تقدير نقطة التوازن يؤدي إلى مخاطر بنيوية شديدة. تظل الحسابات الصحيحة لثقل الموازنة ضرورية للغاية. إذا فشلت بكرات الإطلاق تحت الوزن التدريجي، فمن الممكن أن يحدث انقلاب هيكلي كارثي بسهولة.

اتبع خطوات التسلسل القياسية هذه أثناء الإطلاق الكابولي:

1. قم بتجميع مقدمة الإطلاق باستخدام ألواح هيكلية خفيفة الوزن.

2. ضع بكرات هزازة محاذاة بدقة على دعامة بنك المنزل.

3. قم بتوصيل لوحات الجسر الرئيسية بالجزء الخلفي من مقدمة الإطلاق.

4. ادفع الهيكل للأمام تدريجيًا باستخدام الروافع أو العمل اليدوي.

5. قم بتشغيل بكرات الاستقبال على الضفة البعيدة.

6. قم بإزالة مقدمة الإطلاق وارفع الجسر لأسفل على محامل دائمة.

تحقق دائمًا من محاذاة الأسطوانة قبل البدء في الدفع. يمكن للأسطوانة المنحرفة أن تؤدي إلى تشويش الوتر السفلي للألواح. وهذا يجبر فريق التجميع على وقف العمليات وإعادة تركيب الهيكل في منتصف الإطلاق.

طرق رفع ورفع الرافعة

تجميع كليًا أو جزئيًا جسر بيلي الفولاذي على أرض صلبة. استخدم الرافعات الثقيلة الفردية أو المزدوجة لرفعها. ضع الهيكل المعياري مباشرة على الدعامات المبنية مسبقًا. تناسب هذه الطريقة الجسور على الطرق السريعة وبدائل الطوارئ في المناطق الحضرية بشكل مثالي. كما تستفيد الفجوات القصيرة المدى مع طرق الوصول الصلبة بشكل كبير من هذا النهج.

الميزة الأساسية هي زيادة سرعة التثبيت إلى الحد الأقصى. إنه يقلل تمامًا من الحاجة إلى أنف الإطلاق. يمكنك أيضًا تجنب التعامل مع أثقال الموازنة الخلفية الواسعة. ومع ذلك، فإن القيود الأساسية تركز على تكاليف التعبئة الباهظة. أنت بحاجة إلى أرض مستقرة قادرة على دعم ركائز الرافعة التي يبلغ وزنها 50 طنًا بشكل آمن. سيؤدي الطين الناعم أو الحصى غير المضغوط إلى فشل الدعامة أثناء الرفع.

تتطلب حقائق التنفيذ خطط تزوير دقيقة. تعمل عوارض الموزعة على منع تزييف الهيكل أثناء الرفع. كما أنها تمنع الألواح المعيارية من الالتواء في الهواء. تتطلب مزامنة الرافعات المزدوجة اتصالات استثنائية بين المشغلين.

• التحقق من قدرات الرفع: ضع في اعتبارك وزن معدات التثبيت بجانب ألواح الجسر.

• التحقق من سرعة الرياح: تعمل ألواح الجسور المعلقة كأشرعة ضخمة. لا ترفع أبدًا أثناء الرياح العاتية.

• استخدم الشعارات: يجب على الطاقم الأرضي التحكم في الحمولة المعلقة باستخدام الحبال الثقيلة.

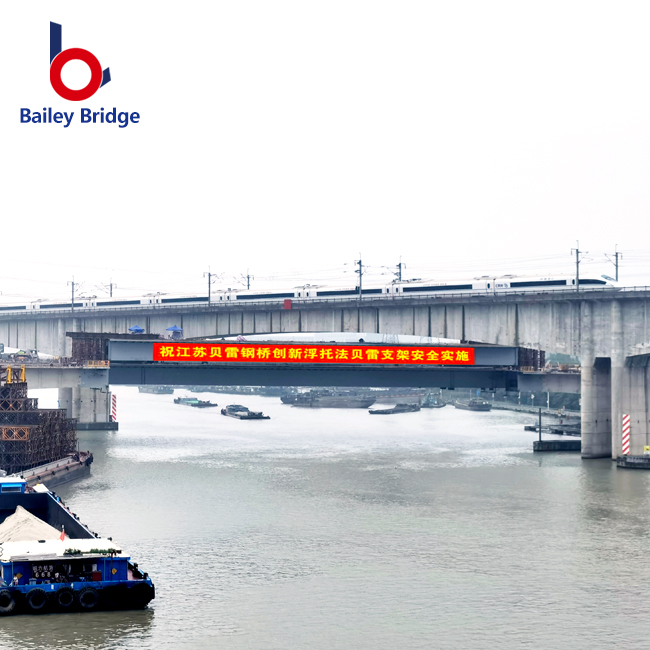

المنشآت العائمة والعائمة

استخدم الطوافات أو الصنادل العائمة لدعم الامتداد. يقوم الطاقم ببناء الهيكل ودفعه عبر المسطحات المائية الواسعة بشكل تدريجي. يناسب هذا النهج معابر الأنهار الواسعة للغاية. في هذه السيناريوهات الضخمة، يتجاوز الإطلاق الكابولي القياسي حدود الانحراف الهيكلي الآمنة. الميزة الرئيسية تتجاوز حدود النطاق الأقصى القياسية بالكامل. عمليات الإطلاق غير المدعومة لا يمكنها ببساطة تغطية مثل هذه المسافات بأمان.

ومع ذلك، تظل الطريقة العائمة معرضة بدرجة كبيرة للقوى الطبيعية. وتهدد التيارات المائية السريعة وتغيرات المد والجزر الاستقرار باستمرار. قد تؤدي الظروف الجوية القاسية إلى إيقاف العملية دون سابق إنذار. وتتطلب حقائق التنفيذ تحقيق الاستقرار المائي المستمر. يجب عليك تثبيت الصنادل بشكل آمن ضد تيار النهر.

يضمن التزامن الدقيق بين التجميع على جانب البنك وتحديد المواقع على أساس الماء النجاح. يجب على الفرق تعديل الطفو العائم مع زيادة وزن الجسر. إن ضخ المياه داخل أو خارج خزانات الصابورة يحافظ على مستوى السطح. يؤدي الفشل في إدارة الطفو بشكل صحيح إلى وضع ضغط قص هائل على مفاصل اللوحة. قم دائمًا بمراقبة تقارير الطقس بعناية قبل البدء في التثبيت العائم.

معايير تخفيف المخاطر والسلامة والامتثال

الالتزام الصارم بمعايير الهندسة العسكرية والمدنية المعمول بها. تملي مبادئ الدليل الميداني للجيش الأمريكي (FM 5-277) تسلسل التجميع المناسب. تضمن هذه الأطر الرسمية سلامة الموظفين في كل مرحلة. مراقبة ترهل الأنف المطلق بشكل مستمر. تسحب الجاذبية الواجهة الأمامية غير المدعومة إلى الأسفل أثناء عبورها الفجوة. تأكد من أنه يقوم بنجاح بتعشيق بكرات الاستقبال البعيدة دون التواء. إذا اصطدمت المقدمة بوجه الدعامة، فاضبط ارتفاعات الرافعة على الفور.

يتضمن الانتقال إلى الصيانة الدائمة بروتوكولات محددة بعد التثبيت. يجب عليك تثبيت الجسر على محامله بعناية. استخدم الرافعات الهيدروليكية المتزامنة لخفض الهيكل بالتساوي. تحقق من جميع تفاوتات دبوس اللوحة للتأكد من الصلابة الهيكلية. يؤدي الدبوس السائب إلى إضعاف قدرة الحمل بأكملها.

وضع جدول زمني للتفتيش الروتيني مباشرة بعد النشر. تضمن الصيانة النشطة الأداء التشغيلي على المدى الطويل. افحص العوارض وأقواس التأرجح وألواح السطح شهريًا. أعد عزم الدوران لأي مسامير مفككة تم اكتشافها أثناء عمليات الفحص الروتينية هذه. تمنع ثقافة السلامة الاستباقية التآكل البسيط من التفاقم إلى فشل هيكلي كبير.

إطار القرار: وضع قائمة مختصرة لطريقة التجميع الخاصة بك

قم بتقييم مصفوفة التكلفة إلى النتيجة بعناية. يجب عليك الموازنة بين ساعات العمل وتأجير المعدات. يتطلب الإطلاق الكابولي قوة بشرية كبيرة ولكن الحد الأدنى من الآلات. تتطلب عملية رفع الرافعات إيجارات باهظة الثمن ولكنها تعمل على تسريع عملية النشر بشكل كبير. إن فحص مقاولي التثبيت يمنع أخطاء النشر المكلفة. اسأل الشركاء المحتملين عن خبرتهم الميدانية المحددة. يجب أن يفهموا فئات الأحمال المميزة وأنواع التضاريس المعقدة.

اطلب أمثلة على امتدادات مشابهة لأبعاد مشروعك. ابدأ بإجراء مسح جيوتقني للموقع كخطوة تالية فورية. اطلب مخططات CAD الخاصة بالطريقة من الشركة المصنعة للهيكل. يساعد تصور تسلسل النشر في تحديد الاختناقات اللوجستية مبكرًا.

مخطط مصفوفة التكلفة إلى النتيجة

اتخذ هذه الخطوات التالية القابلة للتنفيذ لإنهاء مشروعك. أولاً، احصل على تقرير معتمد للتربة لكلا دعامتي الضفة. ثانياً، صياغة تقييم شامل للمخاطر يغطي أنماط الطقس المحلية. ثالثًا، استشر الشركة المصنعة للجسر الخاص بك للتحقق من صيغ ثقل الموازنة الدقيقة المطلوبة لامتدادك المحدد.

خاتمة

نادراً ما تكون طريقة التثبيت الصحيحة مسألة تفضيل. تملي فيزياء التضاريس اختياراتك التشغيلية النهائية. تلعب قيود الميزانية والقيود المفروضة على الوصول أيضًا أدوارًا رئيسية في عملية اتخاذ القرار. يظل الإطلاق الكابولي هو النهج الأكثر تنوعًا على مستوى العالم. يحل مشاكل الوصول بكفاءة. يوفر رفع الرافعة سرعة لا مثيل لها حيث تظل المواقع في متناول وسائل النقل الثقيلة بشكل كامل. تغزو عمليات الإطلاق العائمة الأنهار الواسعة التي تتحدى الجسور التقليدية.

لتنفيذ تثبيت لا تشوبه شائبة، اتبع الخطوات الحاسمة التالية:

• إجراء مسح جيوتقني دقيق لكلا الضفتين.

• احسب أبعاد منطقة التدريج الدقيقة قبل طلب الأجزاء.

• قم بمحاذاة متطلبات فئة التحميل الخاصة بك مع المعايير المعترف بها مثل FM 5-277.

• تطوير خطة موازنة وتزوير دقيقة.

استشر دائمًا مهندس الجسور المعتمد. اطلب من الشركة المصنعة الهيكلية الخاصة بك إجراء دراسة جدوى شاملة. قم بإنهاء مخططات النشر الخاصة بك قبل تعبئة أي أطقم ميدانية إلى الموقع.

التعليمات

س: ما هو الحد الأدنى لمنطقة التدريج المطلوبة لطريقة إطلاق الكابولي؟

ج: تتطلب القاعدة العامة منطقة انطلاق تساوي الطول الإجمالي للجسر بالإضافة إلى طول مقدمة الإطلاق. تسمح هذه المساحة للطاقم بتجميع الألواح وإرفاق أثقال الموازنة بأمان. ومع ذلك، تظل الحسابات الهندسية الخاصة بالموقع إلزامية للتحقق من أبعاد التخليص الدقيقة.

س: كم من الوقت يستغرق تركيب جسر بيلي الفولاذي؟

ج: تعتمد الأطر الزمنية للتثبيت كليًا على الطريقة المختارة. تستغرق الطرق الكابولية عمومًا عدة أيام عند تنفيذها بواسطة أطقم مدربة. على العكس من ذلك، يمكن رفع وتأمين الجسور المجمعة مسبقًا التي يتم رفعها بواسطة الرافعة في غضون ساعات، على افتراض اكتمال إعداد الموقع بالفعل.

س: هل يمكن تركيب جسور بيلي بدون آلات ثقيلة؟

ج: نعم، جسور بيلي باستخدام الحد الأدنى من المعدات. يمكن تركيب يمكن للبكرات والرافعات الهيدروليكية والقوى العاملة الهائلة تنفيذ عملية الإطلاق الكابولي بنجاح. ومع ذلك، فإن دمج المساعدة الميكانيكية الخفيفة مثل الرافعات الكهربائية يمثل المعيار الحديث لتحسين سلامة الموقع وكفاءته.

س: ماذا يحدث إذا كان موقع التثبيت يحتوي على بنوك غير مستوية؟

ج: تتطلب البنوك غير المستوية إعدادًا شاملاً للموقع قبل بدء التثبيت. يستخدم الطاقم حواجز خشبية متخصصة وألواح قاعدة قابلة للتعديل لتسوية منطقة التدريج. يُعد تصنيف التضاريس المناسب شرطًا أساسيًا مطلقًا قبل وضع بكرات الإطلاق لمنع اختلال الهيكل.
