Afgelegen gebieden worden vaak geconfronteerd met een gemeenschappelijke, angstaanjagende uitdaging: isolatie. Natuurlijke geografische barrières zoals diepe ravijnen, snelstromende rivieren en ruig berggebied kunnen gemeenschappen afsnijden van essentiële diensten. Het ontwerpen en bouwen van traditionele betonnen bruggen duurt maanden of jaren. Bij een natuurramp is zo lang wachten geen optie. Dit is waar de Portable Bailey Bridge een levensreddend infrastructuurinstrument wordt. Oorspronkelijk ontworpen voor militair gebruik, is dit modulaire overbruggingssysteem uitgegroeid tot een mondiale standaard voor civiele rampenbestrijding en plattelandsontwikkeling. Het biedt een oplossing voor snelle implementatie die de connectiviteit binnen enkele dagen in plaats van maanden herstelt. Door gebruik te maken van geprefabriceerde stalen componenten die als een gigantisch bouwpakket in elkaar passen, kunnen we zelfs de moeilijkste logistieke hindernissen overwinnen. Dit artikel onderzoekt hoe deze veelzijdige structuren de kloof tussen isolatie en kansen overbruggen.
De schittering van een draagbare Baileybrug ligt in zijn eenvoud en kracht. Het maakt gebruik van een truss-systeem waarbij de belangrijkste dragende componenten rechthoekige panelen zijn. Deze panelen zijn licht genoeg om door kleine vrachtwagens te worden vervoerd, maar sterk genoeg om zware machines te ondersteunen zodra ze aan elkaar zijn vastgemaakt. Dit modulaire ontwerp betekent dat we de lengte en het draagvermogen van de brug kunnen aanpassen door meer panelen toe te voegen of de spanten te 'verdubbelen'.
De meeste infrastructuurprojecten in afgelegen gebieden mislukken omdat het te duur is om zware mengapparatuur en gespecialiseerde arbeidskrachten naar de locatie te brengen. Een geprefabriceerde brug lost dit op. Wij vervaardigen elke pin, bout en paneel in een gecontroleerde fabrieksomgeving. Dit zorgt ervoor dat elk stuk perfect past. Wanneer het montageteam de locatie bereikt, heeft het montageteam alleen basishandgereedschap en een kleine kraan nodig, of zelfs alleen maar een lanceerneus om de brug over het gat te schuiven.
In vochtige of afgelegen kustgebieden is roest de vijand. A Gegalvaniseerde draagbare Bailey-brug maakt gebruik van een dikke laag zink om het staal te beschermen. Het voorkomt decennialang corrosie, zelfs zonder regelmatig verven. Dit maakt het de perfecte 'instellen en vergeten'-oplossing voor landelijke overheden met beperkte onderhoudsbudgetten.
Functie |
Traditionele betonnen brug |
Draagbare Bailey-brug |
|---|---|---|
Bouwtijd |
6–18 maanden |
3–10 dagen |
Kostenefficiëntie |
Hoge initiële investering |
Laag tot gemiddeld |
Draagbaarheid |
Geen (vast) |
Zeer draagbaar |
Levensduur |
50+ jaar |
50+ jaar (indien gegalvaniseerd ) |
Vaardigheid vereist |
Gespecialiseerde ingenieurs/metselaars |
Basis montageploeg |
Door prioriteit te geven aan snelle implementatie zorgen we ervoor dat een verbroken schakel in de toeleveringsketen niet leidt tot een langdurige economische crisis voor een dorp.
Materialen naar een afgelegen locatie brengen is meestal het moeilijkste onderdeel van de bouw. Standaard brugliggers zijn te lang voor smalle, bochtige bergwegen. Een echter Portable Bailey Bridge is precies voor deze omstandigheden ontworpen. Omdat het uit kleine, handzame onderdelen bestaat, passen ze in standaard zeecontainers of kleine 4x4-vrachtwagens.
Vaak zien we deze bruggen ingezet op plekken waar geen verharde wegen zijn. De militaire oorsprong van het ontwerp betekende dat het door soldaten in de modder moest worden verplaatst. Tegenwoordig betekent dit dat we onderdelen per helikopter een vallei in kunnen vliegen of ze met binnenschepen over een rivier kunnen laten drijven. Zodra de onderdelen arriveren, hebben ze geen massieve funderingen meer nodig. Een eenvoudige betonnen fundering of zelfs een goed verdicht stenen landhoofd is vaak voldoende om de constructie te ondersteunen.
Een van de meest indrukwekkende kenmerken van de Portable Bailey Bridge is dat deze zonder kraan aan de overkant van de rivier kan worden gebouwd. We gebruiken een ‘lanceerneus’ – een lichtgewicht skeletverlengstuk – om de brug vanaf één kant over het gat te duwen. Terwijl de brug op gespecialiseerde rollen naar voren rolt, bereikt de neus als eerste de overkant en fungeert als gids. Het is een meesterwerk van mechanisch voordeel dat noodtoegang mogelijk maakt in de meest beperkte omgevingen.
Stel je een dorp voor waar de enige weg is weggespoeld door een moesson. Een traditionele bouwploeg was weken bezig met het opruimen van de bouwplaats. Een Emergency Portable Bailey Bridge- team kan arriveren, de rollen monteren en in minder dan 72 uur een overspanning van 30 meter over het water hebben. Het herstelt de stroom van voedsel, medicijnen en personeel onmiddellijk.
Terwijl de De militaire draagbare Bailey-brug stond bekend om het helpen van de geallieerde troepen bij het oversteken van de Rijn in de Tweede Wereldoorlog. De moderne toepassingen ervan zijn veel diverser. Het dient als tijdelijke bypass tijdens reparaties aan snelwegen, als permanente oversteekplaats op het platteland of als snelle oplossing nadat een brug is ingestort.
Wanneer een aardbeving of orkaan toeslaat, is tijd de meest waardevolle hulpbron. We gebruiken de snelle inzetmogelijkheden van deze bruggen om ziekenhuizen en hulpcentra opnieuw met elkaar te verbinden. Omdat ze modulair zijn , kunnen ze worden afgebroken zodra een permanente brug is gebouwd en opgeslagen in een magazijn voor de volgende ramp. Deze 'recycleerbaarheid' maakt ze tot een duurzame keuze voor rampenbestrijdingsdiensten.
In veel afgelegen gebieden is de voornaamste economische motor mijnbouw of houtkap. Deze industrieën moeten enorme ladingen over tijdelijke gaten verplaatsen. Een draagbare Bailey-brug voor zwaar gebruik kan worden versterkt door panelen te stapelen (Double-Single- of Triple-Double-configuraties) om vrachtwagens van 60 of zelfs 100 ton te ondersteunen.
Tijdelijke bypasses: houden het verkeer in beweging terwijl de hoofdweg in aanbouw is.
Houtkapwegen: Biedt een stabiele oversteekplaats voor houttransport in bossen.
Voetgangerstoegang: Kleinere versies bieden veilige looppaden voor kinderen die naar school gaan in bergachtige streken.
Door het gebruik van modulaire componenten kunnen we een brug bouwen die past bij de specifieke gewichtsbehoefte van de gebruiker. U hoeft een kleine voetgangersbrug niet overmatig te engineeren, maar u kunt een voertuigbrug eenvoudig versterken als het project verandering nodig heeft.
Een groot probleem in afgelegen gebieden is dat als een brug eenmaal is gebouwd, niemand meer teruggaat om deze te onderhouden. Als een stalen brug niet wordt beschermd, zal deze na verloop van tijd zwakker worden. Dit is de reden waarom wij pleiten voor de gegalvaniseerde draagbare Baileybrug.
Bij thermisch verzinken worden de stalen onderdelen ondergedompeld in een bad met gesmolten zink. Hierdoor ontstaat een metallurgische binding. In tegenstelling tot verf, die kan schilferen of afbladderen, wordt de zinklaag onderdeel van het staal zelf. Het biedt 'opofferingsbescherming', wat betekent dat zelfs als de brug wordt bekrast, het omringende zink eerder zal corroderen dan het staal.
Initiële kosten: Galvaniseren voegt een klein percentage toe aan de initiële kosten.
Besparing op lange termijn: Het elimineert de noodzaak om elke 5-10 jaar opnieuw te schilderen. In afgelegen gebieden zijn de kosten voor het sturen van een schilderploeg (inclusief reiskosten, verblijf en materialen) vaak hoger dan de kosten van de verf zelf.
Veiligheidsgarantie: Een brug die niet roest, is een brug die sterk blijft. Bewoners in afgelegen gebieden kunnen erop vertrouwen dat de Portable Bailey Bridge tientallen jaren veilig zal blijven voor hun kinderen en hun voertuigen.
Wij houden ook rekening met het milieu. Het schilderen van bruggen heeft vaak tot gevolg dat chemicaliën in de rivier eronder terechtkomen. Gegalvaniseerd staal is schoon en inert zodra het is geïnstalleerd. Er zijn geen giftige schoonmaakmiddelen of frequente chemische toepassingen nodig, waardoor het een 'groene' keuze is voor ongerepte natuurgebieden.
Om echt te begrijpen hoe een Portable Bailey Bridge verbetert de toegang, we moeten naar het montageproces kijken. Het is een symfonie van gecoördineerde inspanning waarvoor heel weinig krachtapparatuur nodig is.
We beginnen met het egaliseren van de grond aan beide zijden van de opening. Omdat de geprefabriceerde componenten gestandaardiseerd zijn, weten we precies waar de basisplaten komen te zitten. Dit elimineert het giswerk dat bouwprojecten vaak vertraagt.
Rollen worden op de 'dichtstbijzijnde oever' geplaatst. De eerste paar panelen worden aan elkaar vastgemaakt om de lanceerneus te vormen. Deze neus is licht en naar boven gericht, zodat hij niet doorbuigt als hij door de lucht beweegt.
De panelen: Elk paneel van 3 meter wordt één voor één toegevoegd.
De spiegels: Dit zijn de dwarsbalken die de twee zijden van de brug bij elkaar houden.
De versteviging: Er zijn zwaaibeugels en harkers toegevoegd om ervoor te zorgen dat de brug niet verdraait onder belasting.
De terrasplanken: We installeren stalen of houten 'schachten' (terrasplanken) zodra de brug op zijn plaats staat.
Zodra er voldoende panelen zijn toegevoegd om het gewicht te compenseren, duwen we de brug. Een kleine tractor of een team van arbeiders die vijzels gebruiken, kunnen een enorme draagbare Bailey-brug over de rivier verplaatsen. Zodra het de andere kant bereikt, wordt de neus verwijderd en wordt de brug 'opgevijzeld' op zijn permanente lagers.
Omdat het systeem modulair is , is het controleren op veiligheid eenvoudig. We kijken naar de aanwezigheid van alle pinnen en het vastzitten van de bouten. Het is een visueel, intuïtief proces dat het risico op menselijke fouten tijdens noodinstallaties verkleint .
Verbeterde toegang gaat niet alleen over het verplaatsen van auto's; het gaat over het verplaatsen van levens. Wanneer een Portable Bailey Bridge wordt geïnstalleerd, vindt de transformatie van een gemeenschap vrijwel onmiddellijk plaats.
In veel afgelegen gebieden komen 'voorkombare' sterfgevallen voor omdat patiënten het ziekenhuis niet op tijd kunnen bereiken. Een kapotte brug is een doodvonnis voor iemand die aan het bevallen is of voor iemand met ernstig letsel. Een snelle inzet van een brug kan letterlijk het verschil betekenen tussen leven en dood. Het zorgt ervoor dat ambulances en vrachtwagens met medische bevoorrading het hart van de gemeenschap kunnen bereiken.
Kinderen moeten vaak gevaarlijke rivieren oversteken aan touwen of geïmproviseerde vlotten om naar school te gaan. Een stabiele geprefabriceerde brug biedt een veilig pad onder alle weersomstandigheden. Bovendien verliezen boeren in afgelegen gebieden vaak hun gewassen omdat ze deze niet op de markt kunnen brengen voordat ze bederven. Met een draagbare Baileybrug kunnen zware vrachtwagens producten rechtstreeks van de boerderij ophalen, waardoor het inkomen van plattelandsfamilies toeneemt.
Isolatie leidt tot erosie van cultuur en gemeenschap. Wanneer we een modulaire overbruggingsoplossing bieden, zorgen we ervoor dat gezinnen elkaar kunnen bezoeken en dat overheidsdiensten de mensen kunnen bereiken. Het integreert afgelegen dorpen in de nationale economie, waardoor een gevoel van verbondenheid en veiligheid wordt bevorderd.
Niet elke opening is hetzelfde, en niet elke lading is hetzelfde. De draagbare Bailey Bridge is zeer aanpasbaar.
Wij bieden diverse configuraties aan op basis van het 'Panel' systeem. De meest voorkomende is de Baileybrug van het type 200 , die grotere panelen gebruikt voor meer sterkte en langere overspanningen.
Single-Single (SS): Eén spant aan elke kant, één verdieping hoog. Goed voor korte overspanningen en lichte voertuigen.
Double-Single (DS): Twee spanten aan elke kant, één verdieping hoog. Dit is het 'werkpaard' voor de meeste landelijke wegen.
Triple-Double (TD): Drie spanten aan elke kant, twee verdiepingen hoog. Deze configuratie kan meer dan 60 meter overspannen en zware industriële lasten dragen.
Panelen: De belangrijkste verticale spanten.
Spiegels: Horizontale balken die het dek ondersteunen.
Stringers: langsbalken die op dwarsbalken zitten.
Terrasplanken: het rijoppervlak (staal of hout).
Paneelpinnen: De stalen pinnen met hoge treksterkte die alles aan elkaar vergrendelen.
Eindpalen: De componenten die de belasting naar de grond overbrengen.
Door een grote voorraad van deze Prefab onderdelen aan te houden, zorgen wij ervoor dat wij altijd klaar staan voor een Rapid deployment aanvraag.
De Portable Bailey Bridge is meer dan alleen een stukje techniek; het is een instrument voor menselijke vooruitgang. Door de problemen van snelle implementatie , duurzaamheid door galvanisatie en logistiek gemak via modulair ontwerp op te lossen, hebben we een manier gecreëerd om de wereld dichter bij elkaar te brengen. Of het nu gaat om een noodsituatie na een overstroming of om een gepland ontwikkelingsproject voor een bergdorp, deze bruggen bieden een betrouwbare, kosteneffectieve en snelle oplossing voor isolatie. Als we naar de toekomst kijken, zal het vermogen om afgelegen gebieden snel en veilig met elkaar te verbinden een hoeksteen blijven van de mondiale infrastructuurontwikkeling.
In onze fabriek zijn we er enorm trots op dat we een toonaangevende fabrikant van Bailey Steel Bridge zijn . We verkopen niet alleen componenten; wij bieden veiligheid. Onze fabriek is uitgerust met ultramoderne geautomatiseerde laslijnen en uiterst nauwkeurige CNC-bewerkingscentra om ervoor te zorgen dat elk geprefabriceerd onderdeel voldoet aan de strengste internationale normen. Wij zijn gespecialiseerd in de 200-type en Compact-100- systemen en onderhouden een enorme voorraad voor snelle inzet en noodgevallen . Met tientallen jaren ervaring in de productie van gegalvaniseerd staal hebben we duizenden bruggen geleverd aan meer dan 50 landen, waarmee we overheden en particuliere sectoren hebben geholpen de zwaarste geografische uitdagingen te overwinnen. Wanneer u voor onze bruggen kiest, kiest u voor een erfenis van kracht, precisie en toewijding om de meest afgelegen plekken ter wereld met elkaar te verbinden. Wij nodigen u uit om onze productiebasis te bezoeken en met eigen ogen te zien hoe wij van ruw staal de levensaders van morgen maken.
Met de juiste galvanisatie kan een brug meer dan 50 jaar meegaan. Het staal zelf is zeer sterk en de zinklaag beschermt het tegen de elementen. Zelfs tijdelijke bruggen blijven vaak tientallen jaren op hun plaats omdat ze zo stabiel blijven.
Ja! Dat is het mooie van het modulaire ontwerp. Je kunt de brug demonteren, de onderdelen naar een nieuwe locatie vervoeren en weer opbouwen. Dit maakt het zeer kosteneffectief voor bouwbedrijven die tijdelijke toegang nodig hebben voor verschillende projecten.
Een klein team van 10 tot 15 mensen kan doorgaans een middelgrote draagbare Baileybrug in elkaar zetten . Hoewel een kraan het werk sneller maakt, is het niet strikt noodzakelijk als u een lanceerneus en handmatige vijzels gebruikt.
Absoluut. Door configuraties als 'Triple-Double' te gebruiken, kunnen we gewichten van meer dan 60 ton ondersteunen. We berekenen altijd de 'Belastingsklasse' voordat we een specifieke modulaire opstelling aanbevelen om totale veiligheid voor het beoogde verkeer te garanderen.

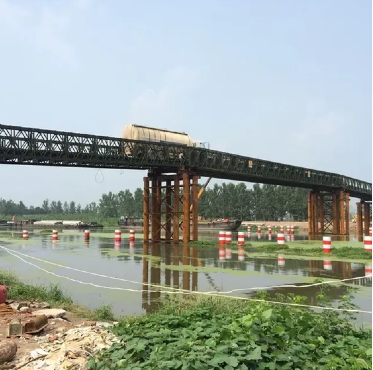

Een enkele overspanning kan zonder tussensteunen comfortabel 60 tot 70 meter bereiken. Als de opening groter is, kunnen we configuraties met meerdere overspanningen gebruiken door pieren in het midden van de rivier of vallei te plaatsen.
