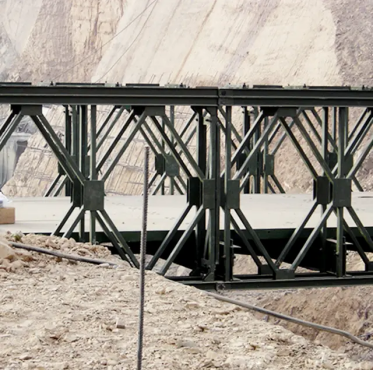

جسر المشاة المحمول: الأساس القوي المصبوب بواسطة هياكل اللحام

خلفية الصناعة ومقدمة الطلب

في المشهد الديناميكي للهندسة الحديثة، أصبحت الحاجة إلى حلول جسور متعددة الاستخدامات وموثوقة أكثر وضوحًا من أي وقت مضى. من مشاريع البناء واسعة النطاق التي تتطلب ممرات مؤقتة إلى عمليات الإنقاذ في حالات الطوارئ حيث يكون النشر السريع للجسور أمرًا بالغ الأهمية، وحتى في إدارة حركة المرور اليومية لإنشاء ممرات مشاة مؤقتة، أصبحت الجسور المحمولة أصولًا لا غنى عنها. ومع ذلك، فإن الجسور المؤقتة التقليدية تعاني من العديد من القيود. غالبًا ما تفتقر تصميماتها الهيكلية إلى المتانة اللازمة لتحمل الظروف البيئية المتنوعة والاستخدام المكثف، مما يؤدي إلى مخاوف بشأن السلامة والمتانة. علاوة على ذلك، فإن عمليات تجميع هذه الجسور التقليدية تتطلب عمالة كثيفة وتستغرق وقتًا طويلاً، مما يقلل بشكل كبير من كفاءتها في تلبية المتطلبات العاجلة. وفي تناقض صارخ، يظهر جسر المشاة المحمول، الذي يتميز بهيكل اللحام المتقدم، كحل ثوري، يعالج هذه القضايا طويلة الأمد بشكل مباشر ويضع معايير جديدة في الصناعة.



تحليل المكونات الأساسية لهيكل اللحام

أعضاء الوتر العلوي والسفلي

أعضاء الوتر العلوي والسفلي لل يمثل جسر المشاة المحمول العمود الفقري لسلامته الهيكلية، وهو مصنوع بدقة من مواد فولاذية عالية الجودة. إن اختيار هذه المواد ليس تعسفياً؛ يتم اختيار الفولاذ عالي القوة لخصائصه الميكانيكية الاستثنائية. إنه يتميز بقوة شد ملحوظة، مما يمكّن الوتر السفلي من تحمل قوى السحب التي تمارس على الجسر بشكل فعال عند تطبيق الأحمال. وفي الوقت نفسه، يقاوم الوتر العلوي، بفضل قوته الانضغاطية العالية، قوى السحق التي تلعب دورًا. تعد هذه الوظيفة المزدوجة للأوتار أمرًا أساسيًا في الحفاظ على استقرار الجسر في ظل ظروف التحميل المختلفة.



من وجهة نظر الهندسة الميكانيكية، تعمل الأوتار كعناصر أساسية تحمل الحمل. عندما يعبر المشاة الجسر أو تمر المركبات الخفيفة فوقه، تنتقل الأحمال المطبقة إلى الحبال. تعمل هذه الأوتار بعد ذلك كموزعات، حيث تقوم بتوجيه القوى إلى الهياكل الداعمة بطريقة تقلل من تركيزات الإجهاد وتضمن التوزيع المتساوي للحمل. يعد تصميم الأوتار عملية معقدة تأخذ في الاعتبار عوامل متعددة. يعد امتداد الجسر عاملاً حاسمًا، حيث تتطلب المسافات الأطول أوتارًا ذات قوة وصلابة أكبر. بالإضافة إلى ذلك، فإن الحمل المتوقع، والذي يمكن أن يختلف بناءً على الاستخدام المقصود للجسر، والظروف البيئية مثل الرياح وتقلبات درجات الحرارة والرطوبة، كلها تؤثر على معلمات تصميم الحبال. يستخدم المهندسون نماذج ومحاكاة حسابية متطورة لتحسين الشكل والحجم والخصائص المادية للأوتار، مما يضمن قدرتها على الأداء الأمثل طوال فترة خدمة الجسر.



الأعضاء الرأسية والقطرية

تعمل الأجزاء الرأسية والقطرية لجسر المشاة المحمول في تآزر متناغم مع الأوتار العلوية والسفلية لتشكيل سلسلة من الوحدات الهيكلية المثلثة المترابطة. لا يمكن المبالغة في أهمية الشكل الثلاثي في ​​​​الهندسة الإنشائية. تمتلك المثلثات ثباتًا متأصلًا بسبب خصائصها الهندسية. عندما يتم تطبيق القوى على هيكل مثلث، فإن الأعضاء داخل المثلث تتعرض إما للتوتر أو الضغط، ويتم توزيع هذه القوى بطريقة تقاوم التشوه.



الأعضاء العمودية مسؤولون بشكل أساسي عن تقديم الدعم في الاتجاه الرأسي. يقومون بنقل المكون الرأسي للحمل من سطح الجسر إلى الأساس، مما يضمن بقاء الجسر في وضع مستقيم تحت وطأة وزن المشاة والمركبات. وفي الوقت نفسه، تلعب الأعضاء القطرية دورًا حاسمًا في تقوية الهيكل ضد القوى الجانبية. في مواجهة أحمال الرياح، على سبيل المثال، تعمل الأعضاء القطرية كدعامات شد أو ضغط، مما يعيد توجيه القوى الجانبية بشكل فعال نحو الأساس ويمنع التأرجح المفرط للجسر. تعتبر آلية التثبيت هذه حيوية بنفس القدر عند التعامل مع الأحمال الديناميكية الناتجة عن حركة المركبات أو مجموعات كبيرة من المشاة. إن العمل المشترك للأعضاء الرأسية والقطرية لا يعزز استقرار الجسر فحسب، بل يحسن أيضًا قدرته الإجمالية على الحمل، مما يسمح له بتحمل نطاق واسع من القوى دون المساس بسلامته الهيكلية.



مزايا تكنولوجيا اللحام

أنواع تقنيات اللحام

شركة جيانغسو بيلي ستيل بريدج المحدودة. تستفيد من أحدث تقنيات اللحام، حيث يعتبر اللحام المحمي بالغاز واللحام القوسي بمثابة حجر الزاوية في عملية التصنيع لجسر المشاة المحمول. يوفر اللحام المحمي بالغاز عددًا كبيرًا من المزايا التي تجعله خيارًا مثاليًا لبناء الجسور. تستخدم هذه التقنية غازًا واقيًا، عادةً ما يكون الأرجون أو خليطًا من الغازات، لإنشاء حاجز وقائي حول حوض اللحام. من خلال حماية المعدن المنصهر من الملوثات الجوية مثل الأكسجين والنيتروجين، يقلل اللحام المحمي بالغاز من تكوين الأكاسيد والشوائب الأخرى، مما يؤدي إلى لحام يتمتع بمقاومة فائقة للتآكل وقوة معززة. توفر العملية أيضًا تحكمًا ممتازًا في مدخلات الحرارة، مما يسمح بالتلاعب الدقيق في شكل وحجم حبة اللحام، وهو أمر ضروري لتحقيق وصلات عالية الجودة في مكونات الجسر.



من ناحية أخرى، يعد اللحام بالقوس الكهربائي تقنية متعددة الاستخدامات وتستخدم على نطاق واسع في صناعة البناء والتشييد. يعمل على مبدأ إنشاء قوس كهربائي بين القطب الكهربائي والمعدن الأساسي، مما يولد حرارة شديدة لإذابة كل من المعدن الأساسي ومادة الحشو، في حالة استخدامها. يشكل هذا الذوبان والتصلب اللاحق رابطة قوية بين المكونات التي يتم ضمها. يمكن تكييف اللحام القوسي مع مواضع اللحام المختلفة وتكوينات المفاصل، مما يجعله مناسبًا لأجزاء مختلفة من جسر المشاة المحمول. سواء كان الأمر يتعلق بربط أعضاء هيكلية كبيرة أو إجراء إصلاحات دقيقة، فإن اللحام القوسي يوفر المرونة والموثوقية المطلوبة لبناء الجسور.



عند مقارنتها بطرق اللحام التقليدية، تمثل هذه التقنيات المتقدمة قفزة كبيرة إلى الأمام. غالبًا ما تواجه طرق اللحام التقليدية مشكلات مثل جودة اللحام غير المتسقة ومعدلات العيوب العالية والتحكم المحدود في عملية اللحام. في المقابل، يتيح اللحام المحمي بالغاز واللحام القوسي تحكمًا أكثر دقة في المعلمات مثل تيار اللحام والجهد وسرعة اللحام. تُترجم هذه الدقة إلى لحامات ذات قوة أعلى، ومقاومة أفضل للتعب، وتحسين الجودة الشاملة. كما تساهم معدلات العيوب المنخفضة المرتبطة بهذه التقنيات الحديثة في إنشاء هيكل جسر أكثر موثوقية ومتانة، مما يقلل من الحاجة إلى الإصلاحات والصيانة المكلفة على المدى الطويل.



تدابير مراقبة الجودة

إن ضمان سلامة هيكل اللحام له أهمية قصوى، وJiangsu Bailey Steel Bridge Co., LTD. وقد طبقت نظام صارم وشامل لمراقبة الجودة لتحقيق هذا الهدف. تبدأ عملية مراقبة الجودة حتى قبل بدء عمليات اللحام، مع إجراء فحص دقيق لجميع المواد. تخضع كل دفعة من الفولاذ المستخدم في بناء الجسر لاختبارات شاملة للتحقق من مطابقتها للمعايير الدولية والوطنية. يتم إجراء تحليل التركيب الكيميائي للتأكد من أن الفولاذ يحتوي على النسب المناسبة من العناصر مثل الكربون والمنجنيز والسيليكون، والتي تؤثر بشكل كبير على خواصه الميكانيكية. يتم أيضًا إجراء الاختبارات الميكانيكية، بما في ذلك قوة الشد، وقوة الخضوع، واختبارات الاستطالة، للتأكد من أن الفولاذ يمكنه تحمل الأحمال والضغوط المتوقعة خلال فترة خدمة الجسر.



أثناء عملية اللحام، يتم إجراء المراقبة في الوقت الحقيقي باستخدام معدات متقدمة وفنيين ماهرين. تتم مراقبة معلمات اللحام مثل التيار والجهد وسرعة اللحام بشكل مستمر وتعديلها حسب الضرورة لضمان بقائها ضمن النطاقات المحددة. يتحمل عمال اللحام المهرة، الذين خضعوا لتدريب مكثف وشهادة، مسؤولية إجراء عمليات اللحام. إنهم يلتزمون بإجراءات اللحام الصارمة ومعايير الجودة، مما يضمن تنفيذ كل عملية لحام بدقة.



يتم استخدام طرق ما بعد اللحام والاختبار غير المدمر (NDT) للكشف عن أي عيوب داخلية قد لا تكون مرئية بالعين المجردة. اختبار الموجات فوق الصوتية هو تقنية NDT شائعة الاستخدام في بناء الجسور. يعمل عن طريق إرسال موجات صوتية عالية التردد عبر اللحام وتحليل الموجات المنعكسة. أي انقطاعات أو عيوب داخل اللحام، مثل الشقوق أو المسامية أو عدم الانصهار، سوف تتسبب في انعكاس الموجات الصوتية بشكل مختلف، مما يسمح للفنيين بتحديد المشكلات وتحديد موقعها بدقة. يعد الاختبار الشعاعي طريقة قوية أخرى للاختبارات غير التدميرية المستخدمة. ويتضمن تعريض اللحام للإشعاع، مثل الأشعة السينية أو أشعة جاما، والتقاط الصور الناتجة على فيلم أو أجهزة استشعار رقمية. يمكن أن تكشف هذه الصور عن العيوب الداخلية التي لا يمكن اكتشافها، مما يوفر تقييمًا تفصيليًا لجودة اللحام. فقط عندما ينجح هيكل اللحام في اجتياز جميع اختبارات مراقبة الجودة الصارمة هذه، يتم اعتماده للاستخدام في جسر المشاة المحمول، مما يضمن أن المنتج النهائي يلبي أعلى معايير السلامة والموثوقية.



خاتمة

هيكل اللحام يعد جسر المشاة المحمول بمثابة شهادة على الاندماج المثالي بين الخبرة الهندسية وتقنيات التصنيع المتقدمة. بدءًا من الأعضاء الوترية المختارة بعناية والتي تشكل أساس قدرة الجسر على تحمل الأحمال وحتى الأعضاء الرأسية والقطرية المصممة بشكل معقد والتي تعزز استقراره، يلعب كل مكون دورًا حاسمًا في إنشاء هيكل قوي وموثوق. إن تطبيق أحدث تقنيات اللحام، جنبًا إلى جنب مع نظام صارم لمراقبة الجودة، يضمن قدرة الجسر على تحمل قسوة سيناريوهات الاستخدام المتنوعة والظروف البيئية.
